F343CX—0.5/1.5/2.5手动扇形盲板阀

结构特点及用途

该阀门由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管联接，左、中阀体分别用三根两端带左右梯形螺纹的丝杆联接，将三根丝杆同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）。三根丝杆杠中上面一根丝杆中间装有盲板，盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封橡胶圈擦伤。其中一根上装有蜗轮传动机构，是吸纳松开夹紧阀体的目的。

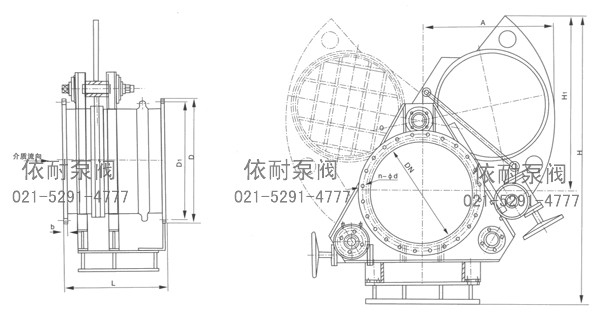

主要外形及连接尺寸表

DN	L	D	D1	H	H1	A	b	n-фd	质量（kg）
DN	L	D	D1	H	H1	A	b	n-фd	PN0.05MPa	PN0.15MPa	PN0.25MPa
300	500	440	395	1200	380	480	22	12-ф22	240	265	290
350	500	490	445	1300	420	520	22	12-ф22	310	340	370
400	600	540	495	140	560	590	22	16-ф22	350	385	410
450	600	595	550	1400	560	650	24	16-ф22	450	495	535
500	600	645	600	1480	600	800	24	16-ф22	540	590	640
600	600	755	705	1600	760	1000	24	20-ф26	650	710	780
700	800	860	810	1680	880	1050	26	24-ф26	820	900	980
800	800	975	920	1860	1120	1129	26	24-ф30	1500	1650	1750
900	800	1075	1020	2055	1270	1242	28	24-ф30	1800	1980	2180
1000	800	1175	1120	2240	1400	1375	30	28-ф30	2100	2300	2500
1100	800	1275	1220	2425	1535	1510	30	28-ф30	2300	2500	2750
1200	800	1375	1320	2620	1680	1625	30	32-ф30	2600	2850	3100
1300	800	1475	1420	2760	1770	1749	30	32-ф30	3000	3300	3600
1400	850	1575	1520	2960	1925	1856	32	36-ф30	4170	4550	4950
1500	850	1690	1630	3105	2050	1976	32	36-ф30	4400	4800	5250
1600	850	1790	1730	3300	2160	2093	32	40-ф30	4750	5100	5600
1800	1100	1990	1930	3610	2370	2335	32	44-ф30	5750	6220	6800
2000	1100	2190	2130	3960	2620	2570	32	46-ф30	6750	7350	8000

订购注意事项：

F343CX—0.5/1.5/2.5手动扇形盲板阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐F343CX—0.5/1.5/2.5手动扇形盲板阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
