F3L43CX—0.5/1.5/2.5手动扇形盲板阀

结构特点及用途

该阀门由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、不锈钢补偿器、手链式推杆等组成。它是通过三根丝杆连成一体,并把三个阀体分别固定在底座上,构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管联接,左、中阀体分别用三根两端带左右梯形螺纹的丝杆联接,将三根丝杆同时作正向(或反向)旋转,则左、中两阀体得到压紧(或分离)。三根丝杆杠中上面一根丝中间装有盲板,盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块,盲板旋转时可以防止盲板漂移,避免密封胶圈擦伤。

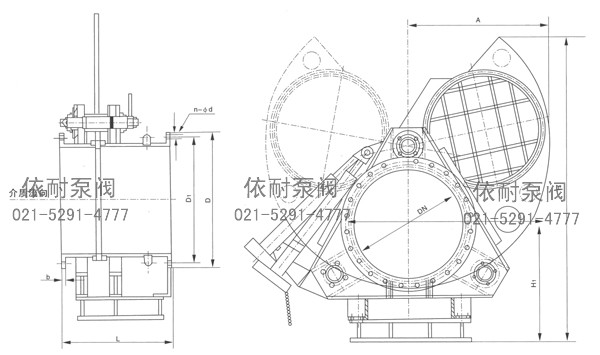

 F3L43CX—0.5/1.5/2.5手动扇形盲板阀 结构图

主要外形及连接尺寸表

DN L D D1 H H1 A b n-фd 质量(kg)
PN0.05MPa PN0.15MPa PN0.25MPa
300 500 440 395 1200 380 480 22 12-ф22 240 265 290
350 500 490 445 1300 420 520 22 12-ф22 310 340 370
400 600 540 495 140 560 590 22 16-ф22 350 385 410
450 600 595 550 1400 560 650 24 16-ф22 450 495 535
500 600 645 600 1480 600 800 24 16-ф22 540 590 640
600 600 755 705 1600 760 1000 26 20-ф26 650 710 780
700 800 860 810 1680 880 1050 30 24-ф26 820 900 980
800 800 975 920 1860 1120 1129 30 24-ф30 1500 1650 1750
900 800 1075 1020 2055 1270 1242 32 24-ф30 1800 1980 2180
1000 800 1175 1120 2240 1400 1375 35 28-ф30 2100 2300 2500
1100 800 1275 1220 2425 1535 1510 35 28-ф30 2300 2500 2750
1200 800 1375 1320 2620 1680 1625 35 32-ф30 2600 2850 3100
1300 800 1475 1420 2760 1770 1749 35 32-ф30 3000 3300 3600
1400 850 1575 1520 2960 1925 1856 35 36-ф30 4170 4550 4950
1500 850 1690 1630 3105 2050 1976 35 36-ф30 4400 4800 5250
1600 850 1790 1730 3300 2160 2093 35 40-ф30 4750 5100 5600
1800 1100 1990 1930 3610 2370 2335 35 44-ф30 5750 6220 6800
2000 1100 2190 2130 3960 2620 2570 35 46-ф30 6750 7350 8000

订购注意事项:

订购注意事项:

F3L43CX—0.5/1.5/2.5手动扇形盲板阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐F3L43CX—0.5/1.5/2.5手动扇形盲板阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
