CV3000-DHCB电动笼式调节阀
结构特点和应用范围：
CV3000-DHCB电动笼式调节阀是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，它主要利用流体的压力实现阀芯快速动作，操作 力小。另外，密封型式采用单座密封，流量特性曲线精度高，符合IEC534-1标准。调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流 体。配用电动执行机构，其结构紧凑，输出力大
本产品符合GB/T4213-92。
产品简图

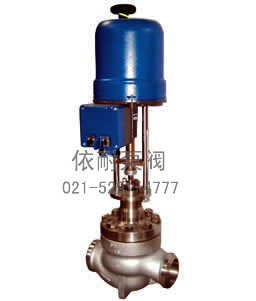

CV3000-DHCB电动笼式调节阀
技术参数和性能指标
阀体
阀体型式直通铸造球形阀
公称通径100～300mm
公称压力
ANSI 125、150、300、600Lb
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式
法兰连接 FF、RF、RJ、LG
法兰标准 JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
焊接连接 对接焊BW
阀体材料ZG25 ZG1Cr18Ni9Ti、ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
上 阀 盖
常温型（P）-17～+230℃
伸长Ⅰ型（EⅠ）-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）整体式（E2I）-100～-45℃ 焊接式（E2W）-196～-100℃
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料
注：工作温度不准超过各种材料的允许范围
阀内组件
阀芯型式先导式阀芯
组件材料
17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金
执行机构
机构型式
DKZ系列电动执行机构；
361L系列电子式电动执行机构；
SKZ系列电子式电动执行机构；
PSL系列电子式电动执行机构
输入信号
DKZ执行机构: Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻250Ω)
361L执行机构: 4～20mA·DC、1～5V·DC(输入电阻250Ω)
SKZ执行机构: 4～20mA·DC、1～5V·DC
PSL执行机构: 4～20mA·DC
电源电压
DKZ执行机构：220V，50Hz
361L执行机构：220V，50Hz
SKZ执行机构：单相控制220V，50Hz
PSL执行机构：单相控制220V，50Hz；三相控制380V，50Hz
手动机构
DKZ执行机构：手轮
361L执行机构：离合式
SKZ执行机构：手轮
PSL执行机构：手轮
作用型式
电关式或电开式
附件
定位器、手轮机构、阀位传送器等
性能
泄漏量
符合标准ANSI B16.104Ⅳ级，小于额定Cv的0.01%
回差
配DKZ执行机构为1.5%；
配361L执行机构为2%；
配SKZ执行机构为1%；
配PSL执行机构为1%
基本误差
配DKZ执行机构为±2.5%；
配361L执行机构为±2%；
配SKZ执行机构为±1.5%；
配PSL执行机构为±1%
注：采用标准的V型聚四氟乙烯填料时
可调范围
50：1
订购注意事项：
CV3000-DHCB电动笼式调节阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐CV3000-DHCB电动笼式调节阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
