CV3000-HCN低噪音笼式调节阀

结构特点和应用范围:

CV3000-HCN低噪音笼式调节阀:可以降低可压缩流体的噪音,为适应气体节流扩散与膨胀,套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式 结构。流体通道呈S流线型,还设有一个改善套筒周围流体平衡流动的导流翼,使其压降损失小,流量大,噪音低。调节阀配用多弹簧薄膜执行机构,其结构紧凑, 输出力大。
本产品符合GB/T4213-92。

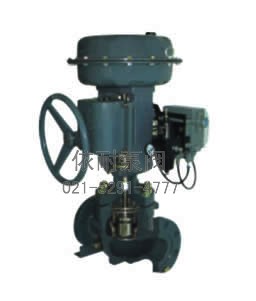

产品简图

CV3000-HCN低噪音笼式调节阀
CV3000-HCN低噪音笼式调节阀

技术参数和性能指标

阀体

阀体型式直通铸造球形阀
公称通径40、50、65、80、100、150、200mm
公称压力
ANSI 150、300、600Lb
JIS 10、16、20、30、40K
PN 1.6、4.0、6.4MPa
连接型式
法兰连接 FF、RF、RJ、LG
法兰标准 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接 嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
阀体材料铸钢(ZG230-450) 铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上 阀 盖
常温型(P)-5~+230℃
伸长Ⅰ型(EⅠ) +230~+566℃
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式金属阀座的压力平衡式阀芯
组件材料
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构

机构型式ZHA(B)多弹簧薄膜执行机构
膜片材料丁睛橡胶夹尼龙布
弹簧范围20~100、80~240kPa
供气压力140~400kPa
气源接口Rc 1/4
环境温度-30~+70℃

作用型式

气—关式或气—开式

附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能

泄漏量 小于阀额定容量的0.1%,符合ANSI B16.104-1976Ⅲ级
回差
带定位器:小于全行程的1%
不带定位器:小于全行程的3%
基本误差
带定位器:小于全行程的±1%
不带定位器:小于全行程的±5%
注:采用标准的V型聚四氟乙烯填料时

可调范围

25:1

订购注意事项:

CV3000-HCN低噪音笼式调节阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐CV3000-HCN低噪音笼式调节阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
