PQ671H偏心旋转调节阀

产品特点

PQ671H偏心旋转调节阀(又名凸轮挠曲阀),是一种结构新颖、理想的气动单元组合仪表中的执行器,广泛应用于化工、石油、轻纺、冶金和电站等工业生产过程中的 自动调节和远程控制中,与气动调节器、减压阀、定值器及其它仪表配合使用。我厂生产的偏心旋转调节阀是引进德国阿卡公司的技术,结合我国实际情况而设计制造的新一代偏转阀,采用大扭矩,全封闭,可免维护的840 型执行机构。其联接尺寸可按用户要求采用ANSI 、DIN 或GB标准制造,是目前在国际上先进的角行程调节阀。 放大输出原理:偏心旋转阀采用杆杠原理和力矩原理来实现放大输出力的目的。偏心旋转阀中心线对于阀杆中心有一偏心距X ,而连杆受到执行机构的推力作用点距离偏心旋转轴中心有一力臂,长为KX >> X ,所以偏心旋转阀推力放大倍数为K 。

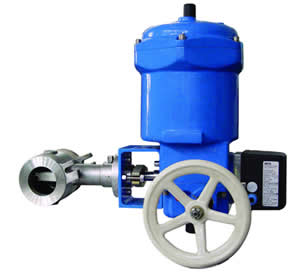

产品简图

偏心旋转调节阀
偏心旋转调节阀

执行结构

偏心旋转调节阀阀体流路简单,阻力小,与同口径单、双座阀相比,有较大的流通能力,但重量只有其1/3左右。偏转阀采用旋转运动,提高了填料函密封性,同时具有较大的输出力,所以阀的泄漏较小,刚度较大,在额定压差下能可靠地工作。 偏心旋转阀芯、阀杆只作旋转运动,所以它开关转动时所承受摩擦力很小,当阀芯和阀座相接触关闭时,阀芯柔臂在执行机构推力作用下产生微小弹性变形及弹 性涨紧力,使阀芯与阀座接触更加紧密牢固,因此,偏心旋转阀泄漏量很小。同时关闭阀门所需的推力与球阀、蝶阀相比要小。

技术参数和性能指标

阀体材质:WCB、ZG23O - 450 ; ZG1Cr18Ni9Ti ; ZG1Cr18Ni12Mo2Ti ; ZGOCr18Ni10Ti
芯座材料:0Cr18Ni12Mo2Ti ; OCr18Ni12Mo2Ti 堆焊司太利合金;0Cr18Ni12Ti 嵌聚四氟乙烯(阀座)。
法兰标准:ANSI B16.5或JB/T79《 管路法兰及垫片》。
气源接头:Rcl/4
附 件:阀门定位器(气动、电 - 气);空气过滤减压阀;手轮机构。
环境温度:-40~ + 70 ℃
金属阀座:-195 ~ + 398 ℃
软阀座:-73 ~+ZO4OC

订购注意事项:

PQ671H偏心旋转调节阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐PQ671H偏心旋转调节阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
