V230Y2122型自力式微压调节阀

产品概述:

V230Y2122型自力式微压调节阀主要由控制阀,执行器和指挥器组成,是一种无需外加能源,利用被调介质自身压力为动力源,进行自动调节压力恒定的节能型产品,上海依耐泵阀有限公司生产的自力式微压调节阀控制的调节精度高,比一般自力式调压高一倍左右,适合在控制精度要求较高的场合。(B)控制阀后压力 (K)控制阀前压力

产品及安装简图

 自力式微压调节阀
自力式微压调节阀
自力式微压调节阀 结构图
自力式微压调节阀 结构图

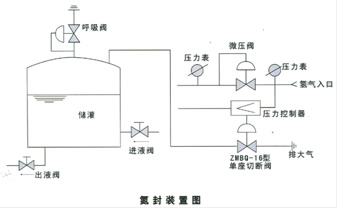

自力式微压调节阀 氢封装置图
自力式微压调节阀 氢封装置图

主要零件材料:

阀 体:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12MoTi
阀 芯:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 座:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 杆:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜 盖:A3、1Cr18Ni9Ti
膜 片:丁腈橡胶、耐油橡胶、氟橡胶

主要技术参数:

公称通径DN(mm) 20 25 40 50 65 80 100
阀座直径(mm) 6 15 20 25 32 40 50 65 80 100
额定流量系数Kv 3.2 5 8 11 20 32 50 80 100 160
压力调节范围Kpa 0.5~5.5、 5~10、 9~14、 13~19、18~24、24~28 27~33、 31~38、 36~44、 42~51、 49~58、 56~66
公称压力PN(Mpa) 1.0 1.6
被调介质温度 ≤80
调节精度(%) ±10
允许泄漏量 10-4×阀额定容量

主要外形尺寸

公称通径DN 20 25 32 40 50 65 80 100
A 395
H 680 690 710 720 735 797 837 1050
L 185 200 205 222 254 276 298 352
法兰标准 GB:1.6、2.5、4.0Mpa ANSI:150、 JIS:10K

注:本表法兰距离以PN16为依据

订购注意事项:

V230Y2122型自力式微压调节阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐V230Y2122型自力式微压调节阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
