SP-L型系列离心泵

设计与结构特点

上海依耐应用现代新技术和新概念不断革新离心泵的生产工艺。新一代卫生级BOSP型系列的离心泵是上海依耐的骄傲。因为它除了符合GMP要求,传统的质量外。为用户提供的泵性能更好,效率更高,使用寿命更长,用户受益更大。

型号说明:

10——名义流量(m3/h)
165——叶轮直轮(mm)
F——F.轴与叶轮为分体
L.轴与叶轮为一体式
2——1.中间快装卡箍(1省略不注)
2.中间法兰连接
B——电机防爆型(普通电机省略)

应用:

药品:输液,蒸馏水,高纯水,含颗粒(3-6毫米)的中药液体浸出液。
化妆品:染料,酒精,香精油。
乳品:乳清,奶油,牛奶,糖液。
饮料:酒精,白酒,啤酒,麦芽汁,发酵液,果汁饮料,带颗粒饮料。
其它:糖果业,焙烤业,化工领域等。

选型说明:

流量:选用性能曲线表中中间段为宜。
工作温度:-20-95℃(高于100℃选用双机封带冷却,最高灭菌温度133℃)
工作环境与介质:确定是否需要防爆。
工作条件:卫生离心泵属高低液位及水平输送,非自吸型。
(自吸型选用自吸泵)
泵体材质:过滤部位316L与304供选择。
密封材料:氟橡胶,三元乙丙,聚四氟,丁腈(供选)。
进出口连接方式:快装、活接、法兰、螺纹。

SP-L型系列离心泵

设计与结构特点

上海依耐卫生级SP-L型系列离心泵在设计上解决了振动,密封维修费用大等问题,上海依耐卫生级SP-L型系列的离心泵无论在设计上,构造及制造工艺还是适用性能上都属于同行先进水平。

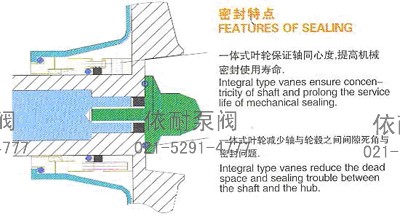

密封特点

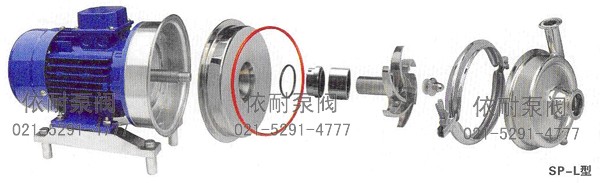

SP-L型系列离心泵 结构图1

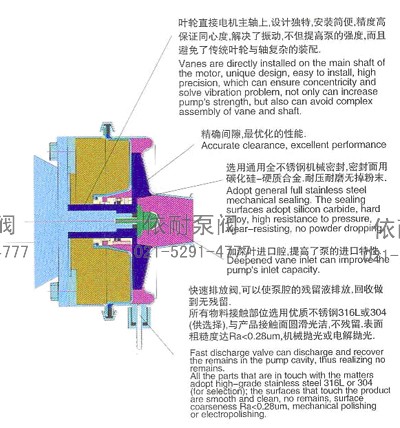

SP-L型系列离心泵 结构图2

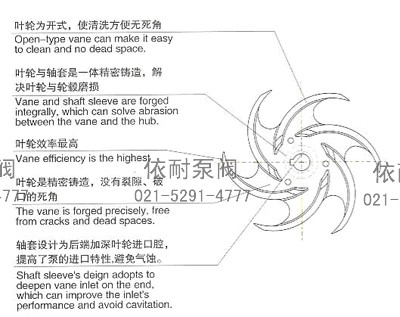

叶轮的独特设计

【专利号;200420025932.3】叶轮与轴套是一体精密铸造,直接装电机输出轴上,强度.刚度大,设计独特,安装简便,精度高保证同心度,解决了振动,提高泵的强度,即使在恶劣的操作条件下,它始终保持对中,振动小;密封的寿命长。

技术数据及性能曲线表

SP1.3型技术数据及性能曲线表

SP1.3型技术数据及性能曲线表
型号 功率【Kw】 满载电流【A】 电压[V] 进口口径 出口口径
SP1-100 0.37 0.95 380 Φ25,DN20 Φ25,DN20
SP1-120 0.55 1.33 380 Φ25,DN20 Φ25,DN20
SP3-110 0.55 1.33 380 Φ38,DN32 Φ25,DN20
SP3-120 0.75 1.83 380 Φ38,DN32 Φ25,DN20
SP3-140 1.1 2.6 380 Φ38,DN32 Φ25,DN20

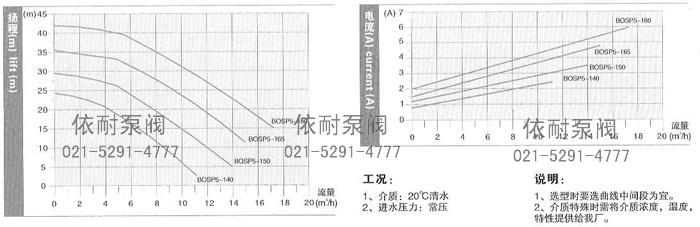

SP5型技术数据及性能曲线表

SP5型技术数据及性能曲线表
型号 功率[KW] 满载电流[A] 电压[V] 进口口径 出口口径
SP5-140 1.1 2.6 380 Φ50,DN50 Φ32,DN25
SP5-150 1.5 3.5 380 Φ50,DN50 Φ32,DN25
SP5-165 2.2 4.9 380 Φ50,DN50 Φ32,DN25
SP5-180 3.0 6.4 380 Φ50,DN50 Φ32,DN25

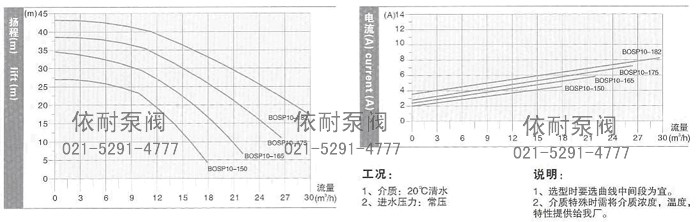

SP10型技术数据及性能曲线表

SP10型技术数据及性能曲线表
型号 功率[KW] 满载电流[A] 电压[V] 进口口径 出口口径
SP10-150 2.2 4.9 380 Φ50,DN50 Φ38,DN32
SP10-165 3.0 6.4 380 Φ50,DN50 Φ38,DN32
SP10-175 4.0 8.1 380 Φ50,DN50 Φ38,DN32
SP10-182 4.0 8.1 380 Φ50,DN50 Φ38,DN32

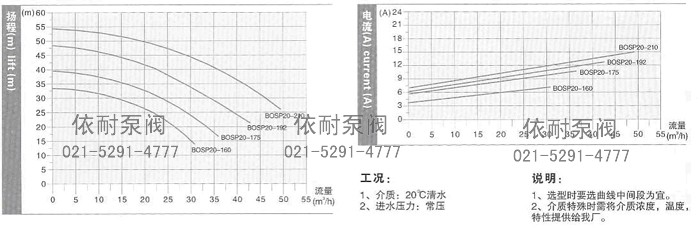

SP20型技术数据及性能曲线表

SP20型技术数据及性能曲线表
型号 功率[KW] 满载电流[A] 电压[V] 进口口径 出口口径
SP20-160 4.0 8.1 380 Φ50,DN50 Φ50,DN50
SP20-175 5.5 11 380 Φ50,DN50 Φ50,DN50
SP20-192 7.5 15 380 Φ50,DN50 Φ50,DN50
SP20-210 7.5 15 380 Φ50,DN50 Φ50,DN50

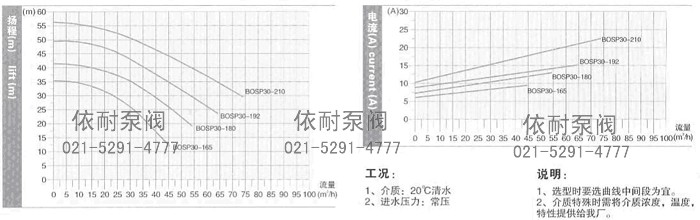

SP30型技术数据及性能曲线表

SP30型技术数据及性能曲线表
型号 功率[KW] 满载电流[A] 电压[V] 进口口径 出口口径
SP30-165 5.5 11 380 Φ63.5,DN65 Φ50,DN50
SP30-180 7.5 15 380 Φ63.5,DN65 Φ50,DN50
SP30-192 7.5 15 380 Φ63.5,DN65 Φ50,DN50
SP30-210 11 22 380 Φ63.5,DN65 Φ50,DN50

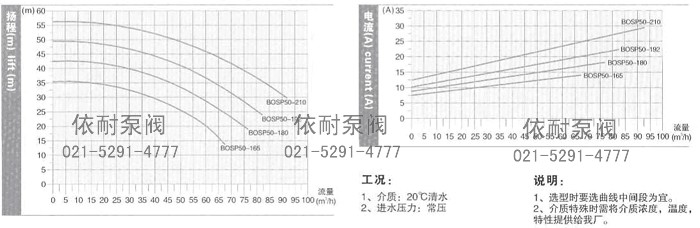

SP50型技术数据及性能曲线表

SP50型技术数据及性能曲线表
型号 功率[KW] 满载电流[A] 电压[V] 进口口径 出口口径
SP50-160 7.5 15 380 Φ76,DN80 Φ63.5,DN65
SP50-180 11 22 380 Φ76,DN80 Φ63.5,DN65
SP50-192 11 22 380 Φ76,DN80 Φ63.5,DN65
SP50-210 15 29 380 Φ76,DN80 Φ63.5,DN65

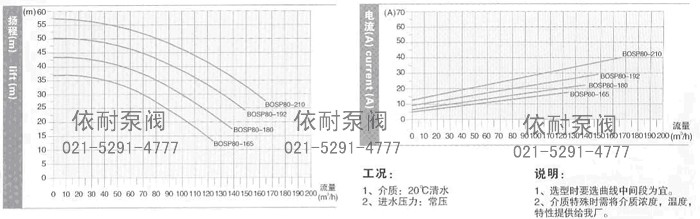

SP80型技术数据及性能曲线表

SP80型技术数据及性能曲线表
型号 功率[KW] 满载电流[A] 电压[V] 进口口径 出口口径
SP80-165 11 22 380 Φ89,DN80 Φ76,DN80
SP80-180 11 22 380 Φ89,DN80 Φ76,DN80
SP80-192 15 29 380 Φ89,DN80 Φ76,DN80
SP80-210 22 41 380 Φ89,DN80 Φ76,DN80

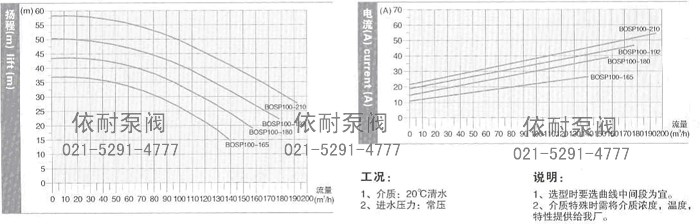

SP100型技术数据及性能曲线表

SP100型技术数据及性能曲线表
型号 功率[KW] 满载电流[A] 电压[V] 进口口径 出口口径
SP100-160 15 29 380 Φ102,DN100 Φ89,DN80
SP100-180 22 41 380 Φ102,DN100 Φ89,DN80
SP100-192 30 56 380 Φ102,DN100 Φ89,DN80
SP100-210 30 56 380 Φ102,DN100 Φ89,DN80

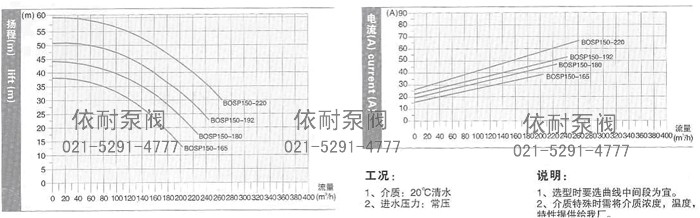

SP150型技术数据及性能曲线表

SP150型技术数据及性能曲线表
型号 功率[KW] 满载电流[A] 电压[V] 进口口径 出口口径
SP150-165 22 41 380 Φ133,DN125 Φ108,DN100
SP150-180 30 56 380 Φ133,DN125 Φ108,DN100
SP150-192 30 56 380 Φ133,DN125 Φ108,DN100
SP150-210 37 68 380 Φ133,DN125 Φ108,DN100

SP200型技术数据及性能曲线表

SP200型技术数据及性能曲线表
型号 功率[KW] 满载电流[A] 电压[V] 进口口径 出口口径
SP200-180 30 56 380 Φ159,DN125 Φ133,DN125
SP200-192 37 68 380 Φ159,DN125 Φ133,DN125
SP200-220 45 81 380 Φ159,DN125 Φ133,DN125
SP200-240 55 100 380 Φ159,DN125 Φ133,DN125

订购注意事项:

SP-L型系列离心泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐SP-L型系列离心泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
