XBD-ISG型立式单级单吸消防离心泵

XBD-ISG型立式单级单吸消防离心泵(简称:XBD-ISG消防泵),系属新型立式单级单吸式XBD消防泵系列产品。供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。XBD-ISG型单吸单级立式消防泵主要用于消防系统增压送水,也可应用于各种厂矿企业给排水。输送液体的流量范围为5~80L/s,压力范围为0.2~2.25Mpa,配套功率范围为1.5~200KW,口径范围为ф50~ф250mm。

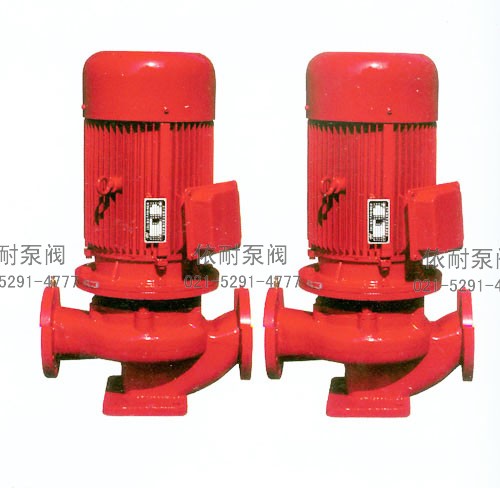

XBD-ISG型立式单级单吸消防离心泵
XBD-ISG型立式单级单吸消防离心泵

产品特点

1、泵结构紧凑、体积小、外形美观,其立式结构决定安装占地面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。
2、泵吸入口和吐出口均水平方向,简化了管路的连接。
3、多级式可根据需要,吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足,而不改变安装占地面积,这是其它泵类所不具有的。
5、泵转子具有较小的绕度,运行平稳、振动小、噪音低、使用寿命长。

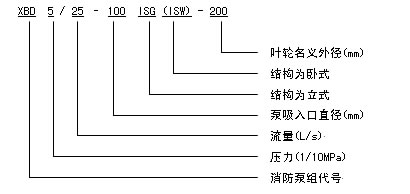

型号意义

XBD-ISG消防泵 型号意义
XBD-ISG消防泵 型号意义

主要用途

上海依耐泵阀有限公司生产的XBD-ISG型立式消防管道泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水,高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。

结构说明

XBD-ISG型单吸单级立式消防管道泵由电机和泵两部分组成,泵和电机同轴,泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上,且口径规格相同,装卸极为方便,占地面积小。泵设有安装底座,便于安装,增加泵运行稳定性。泵密封采用机械密封,具有密封可靠,无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6Mpa压力设计,管路配套方便。

性能参数

1、 该泵为立式、多级节段式结构,泵进出水法兰处在同一直线上,叶轮采用水力平衡方平衡轴向力。泵下端有一导轴承,轴通过夹壳联轴器与电机轴固定传动,外筒为不锈钢筒。
2、 轴封采用机械密封。
3、 泵由电机驱动,从电机端方向看,泵顺时针方向旋转。
4、 泵出口设有排气阀(气嘴),可保证泵内气体能完全排尽。
5、 叶轮可采用青铜材料,避免长期停机后叶轮与导叶间锈合。

主要零件材料

零件名称 轴封 轴承体 联轴器 中 段 出水段 导 叶 叶轮 轴套 进水段
材质 填料、机械密封 2Cr13 HT200 HT200 HT200 HT200 HT200 HT200或青铜 HT200 HT200
零件名称 外筒 螺母 连接座 轴瓦
材 质 ZG1Cr18Ni9Ti 45 HT200 QSA4-3

性能参数

型 号 流量Q (L/s) 出口压力 (MPa) 转速n (r/min) 功率P (kw) 效率η (%)
XBD3.0/5-50(65) 5 0.30 2900 4 63
XBD3.2/5-50(65) 0.32
XBD3.4/5-50(65) 0.34
XBD4.6/5-50(65) 5 0.46 2900 7.5 58
XBD4.8/5-50(65) 0.48
XBD5.0/5-50(65) 0.50
XBD7.6/5-50(65) 5 0.76 2900 15 50
XBD7.8/5-50(65) 0.78
XBD8.0/5-50(65) 0.80
XBD11/5-50(65) 5 1.10 2900 30 40
XBD12/5-50(65) 1.20
XBD12/5-50(65) 1.25
XBD3.0/10-65(80) 10 0.30 2900 7.5 71
XBD3.2/10-65(80) 0.32
XBD3.4/10-65(80) 0.34
型 号 流量Q (L/s) 出口压力 (MPa) 转速n (r/min) 功率P (kw) 效率η (%)
XBD4.6/10-65(80) 10 0.46 2900 15 67
XBD4.8/10-65(80) 0.48
XBD5.0/10-65(80) 0.50
XBD7.6/10-65(80) 10 0.76 2900 22 59
XBD7.8/10-65(80) 0.78
XBD8.0/10-65(80) 0.80
XBD11/10-65(80) 10 1.10 2900 37 54
XBD12/10-65(80) 1.20
XBD12.5/10-65(80) 1.25
XBD3.0/25-80(100) 25 0.30 2900 15 76
XBD3.2/25-80(100) 0.32
XBD3.4/25-80(100) 0.34
XBD4.6/25-80(100) 25 0.46 2900 22 74
XBD4.8/25-80(100) 0.48
XBD5.0/25-80(100) 0.50
XBD7.6/25-80(100) 25 0.76 2900 37 69
XBD7.8/25-80(100) 0.78
XBD8.0/25-80(100) 0.80
XBD11/25-80(100) 25 1.10 2900 75 66
XBD12/25-80(100) 1.20
XBD12.5/25-80(100) 1.25
XBD13/25-80(100) 25 1.30 2900 90 57
XBD14/25-80(100) 1.40
XBD15/25-80(100) 1.50
XBD3.0/45-100(125) 45 0.30 2900 22 73
XBD3.2/45-100(125) 0.32
XBD3.4/45-100(125) 0.34
XBD4.6/45-100(125) 45 0.46 2900 37 77
XBD4.8/45-100(125) 0.48
XBD5.0/45-100(125) 0.50
XBD7.6/45-100(125) 45 0.76 2900 55 80
XBD7.8/45-100(125) 0.78
XBD8.0/45-100(125) 0.80
XBD11/45-100(125) 45 1.10 2900 90 70
XBD12/45-100(125) 1.20
XBD12.5/45-100(125) 1.25
XBD2.8/55-150(200) 55 0.28 1450 30 78
XBD3.0/55-150(200) 0.30
XBD3.2/55-150(200) 0.32
XBD4.6/55-150(200) 55 0.46 1450 45 75
XBD4.8/55-150(200) 0.48
XBD5.0/55-150(200) 0.50
型 号 流量Q (L/s) 出口压力 (MPa) 转速n (r/min) 功率P (kw) 效率η (%)
XBD7.6/55-150 55 0.76 2900 75 76
XBD7.8/55-150 0.78
XBD8.0/55-150 0.80
XBD11/55-150 55 1.10 2900 110 73
XBD12/55-150 1.20
XBD12.5/55-150 1.25
XBD13/45-150 45 1.30 2900 110 80
XBD14/45-150 1.40
XBD15/45-150 1.50
XBD4.6/100-200 100 0.46 1450 75 81
XBD4.8/100-200 0.48
XBD5.0/100-200 0.50
XBD3.0/150-250 150 0.30 1450 75 80
XBD3.2/150-250 0.32
XBD3.4/150-250 0.34
XBD4.6/140-250 140 0.46 1450 90 72
XBD4.8/140-250 0.48
XBD5.0/140-250 0.50
XBD2.4/200-300 200 0.24 970 75 81
XBD2.6/200-300 0.26
XBD2.8/200-300 0.28
XBD2.8/200-300(350) 200 0.28 1450 90 84
XBD3.0/200-300(350) 0.30
XBD3.2/200-300(350) 0.32
XBD4.0/200-300 200 0.40 970 132 84
XBD4.2/200-300 0.42
XBD4.4/200-300 0.44
XBD4.6/160-300 160 0.46 1450 110 78
XBD4.8/150-300 0.48
XBD5.0/160-300 0.50
XBD4.6/200-350 200 0.46 1450 160 83
XBD4.8/200-350 0.48
XBD5.0/200-350 0.50
XBD2.8/300-400 300 0.28 1450 132 76
XBD3.0/300-400 0.30
XBD3.2/300-400 0.32
XBD2.8/330-500 330 0.28 1450 160 78
XBD3.0/330-500 0.30
XBD3.2/330-500 0.32

订购注意事项:

XBD-ISG型立式单级单吸消防离心泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐XBD-ISG型立式单级单吸消防离心泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
