X41F美标手动旋塞阀

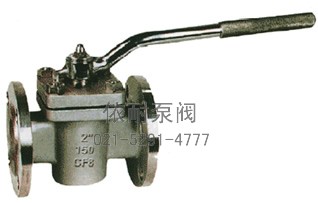

美标手动旋塞阀
美标手动旋塞阀

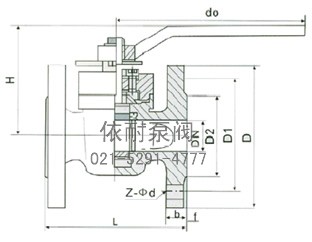

美标手动旋塞阀 外形尺寸图
美标手动旋塞阀 外形尺寸图

主要性能规范

型号 压力级
(Lb)
试验压力PS(MPa) 适用介质 适用温度(℃)
聚四氟乙烯
壳体 密封(水) 低压密封(气)
X41F-150(Lb)C
150 3.0 2.2 0.5-0.7 水、蒸汽、油品等 ≤150
300 7.8 5.6
600 15.3 11.2
X41F-150(Lb)P
150 3.0 2.2 0.5-0.7 硝酸类 ≤150
300 7.8 5.6
600 15.3 11.2
X41F-150(Lb)R
150 3.0 2.2 0.5-0.7 硝酸类 ≤150
300 7.8 5.6
600 15.3 11.2

主要执行标准

项目 设计 压力-温度基准 结构长度 法兰连接尺寸 试验与检验
标准 ANSI B16.34.AP1600 ANSI B 16.34 ANSI B 16.10 ANSI B 16.5 API598

主要尺寸

压力 公称通径DN 尺寸(mm)
(ln) (mm) D D1 D2 L H do b-f z-Φd
150L b 1/2 15 89 60.5 35 108 110 150 12-2 4-Φ15
3/4 20 98 70 43 117 115 150 12-2 4-Φ15
 1  25 108 79.5 51 127 115 180 12-2 4-Φ15
11/4 32 117 89 64 140 135 270 13-2 4-Φ15
11/2 40 127 98.5 73 165 140 280 15-2 4-Φ15
2 50 152 120.5 92 178 150 300 16-2 4-Φ19
21/2 65 178 139.5 105 190 165 350 18-2 4-Φ19
3 80 190 152.5 127 203 180 400 19-2 4-Φ19
4 100 229 190.5 157 229 380 - 24-2 4-Φ19
5 125 254 216 186 254 460 - 25-2 8-Φ22
6 150 279 241.5 216 267 520 - 27-2 8-Φ22
8 200 343 298.5 270 292 580 - 30-2 8-Φ22

订购注意事项:

X41F美标手动旋塞阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐X41F美标手动旋塞阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
