FYW型耐腐蚀液下泵

FYW型耐腐蚀液下泵,简称:FYW液下泵,是本单位按照瑞士苏尔寿公司样机而生产的新型泵,该泵系立式单级悬臂式,由于该泵叶轮结构独特,采用双向进液,取消密封而扬程可以达到很高。该泵使用寿命很长,只要轴承和电机不损坏,可以无期限地使用,因此投入生产以来,深受广大用户欢迎。

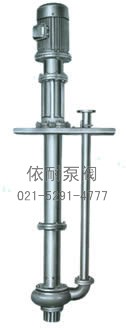

FYW型耐腐蚀液下泵
FYW型耐腐蚀液下泵

用途

该泵适合于下列场合:渣浆、污水、化粪池、高粘度液体、磨料、油品、饮料,也可用于抽吸清水,热水(150℃以下)。本泵材质有铸铁和不锈钢2种,以满足不同用户的要求。长度0.5米—2.5米用户任选。电机按用户要求也可改配防爆型。

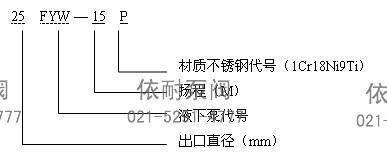

型号说明

FYW液下泵 型号说明
FYW液下泵 型号说明

安装和使用

1、 泵必须垂直安装在液料池的盖板上,不允许斜放。
2、 在使用前应注意先试通电以检查泵运转方向是否正确。
3、 本泵须浸没液体内,切勿脱液空转。
4、 泵的出口管路必须另设支架,不允许将其重量直接落在泵体上。
5、 停机时,应先关闭出口阀门,然后再停止电机。

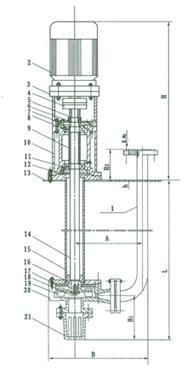

结构图

FYW液下泵 结构图1
FYW液下泵 结构图1
FYW液下泵 结构图2
FYW液下泵 结构图2
1 出水弯管
2 电机
3 电机架
4 连接器
5 柄帽
6 固紧垫
7 上轴承盖
8 上轴承
9 定位套
10 轴承架
11 下轴承
12 下轴承盖
13 安装平盘
14 泵轴
15 支撑管
16 泵轴套
17 后挡板
18 叶轮固紧栓
19 叶轮
20 泵体
21 下滤网

性能参数

规格 转速
r/min
电机功率
KW
流量
m3/h
扬程
m
出水口径 效率
25FYW15 2900 1.5 8 15 25 37
25FYW18 2900 1.5 5 18 25 38
25FYW22 2900 1.5 4 22 25 38
25FYW25 2900 2.2 4 25 25 36
32FYW12 2900 1.5 8 12 32 38
32FYW20 2900 2.2 5 20 32 35
40FYW15 2900 2.2 8 15 40 45
40 FYW25 2900 3 15 25 40 47
40 FYW35 2900 4 15 35 40 55
50 FYW7 2900 1.5 20 7 50 34
50 FYW15 2900 2.2 15 15 50 40
50 FYW22 2900 2.2 10 22 50 44
50 FYW30 2900 3 15 30 50 55
50 FYW35 2900 4 15 35 50 58
50 FYW40 2900 5.5 10 40 50 60
65 FYW15 2900 2.2 20 15 65 60
65 FYW20 2900 4 20 20 65 62
65 FYW30 2900 5.5 25 30 65 626
65 FYW40 2900 18.5 40 40 65 0
80 FYW7 2900 4 40 7 80 60
80 FYW15 2900 5.5 40 15 80 62
80 FYW25 2900 7.5 50 25 80 62
80 FYW35 2900 22 50 35 80 60
100 FYW10 2900 7.5 70 10 100 62
100 FYW15 2900 7.5 100 15 100 64
100 FYW20 2900 11 80 20 100 64
100 FYW25 2900 15 100 25 100 60
100 FYW35 2900 22 100 35 100 60

注:1、出厂时已配普通电机需特种电机应在合同中注明。
2、已配电机功率液下深度1米为标准,超过1.5米以上电机功率调高。

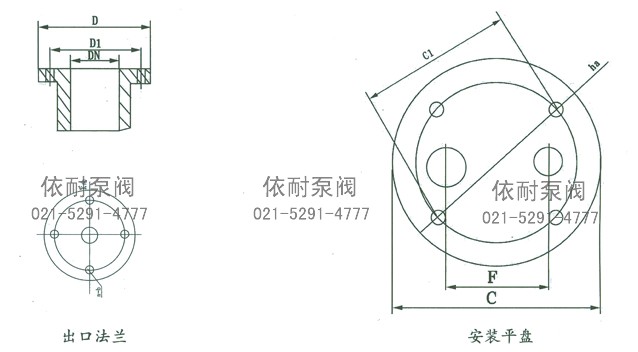

安装尺寸表

泵型号 D D1 DN n-b B H1 L h H2 H A ΦC ΦC1 F h-a
25FYW15 100 75 25 11×4 ?290 160










16 80 600 180 500 460 18 14×4
25FYW18 100 75 25 11×4 290 160 16 80 600 180 500 460 0180 14×4
25FYW22 100 75 25 11×4 290 160 16 80 600 180 500 460 1801 14×4
25FYW25 100 75 25 11×4 300 160 16 80 620 180 500 460 80 14×4
32FYW12 120 90 32 14×4 300 160 16 80 600 190 500 460 190 14×4
32FYW20 120 90 32 14×4 300 160 16 80 620 190 500 460 190 14×4
40FYW15 130 100 40 14×4 375 175 16 80 620 245 500 460 245 18×4
40 FYW25 130 100 40 14×4 375 175 16 80 670 245 500 460 245 18×4
40 FYW35 130 100 40 14×4 415 180 16 80 690 245 500 460 245 18×4
50 FYW7 140 110 50 14×4 375 175 16 80 600 245 500 460 245 18×4
50 FYW15 140 110 50 14×4 375 175 16 80 620 245 500 460 245 18×4
50 FYW22 140 110 50 14×4 375 175 16 80 620 245 500 460 245 18×4
50 FYW30 140 110 50 14×4 415 180 16 80 670 265 500 460 265 18×4
50 FYW35 140 110 50 14×4 415 180 16 80 690 265 500 460 265 18×4
50 FYW40 140 110 50 14×4 415 180 16 80 770 265 500 460 265 18×4
65 FYW15 160 130 65 14×4 435 195 16 80 620 280 500 460 280 18×4
65 FYW20 160 130 65 14×4 435 195 16 80 690 280 500 460 280 18×4
65 FYW30 160 130 65 14×4 435 195 18 80 770 280 600 560 280 18×4
65 FYW40 160 130 65 14×4 520 230 18 100 1140 290 800 760 290 18×4
80 FYW7 185 150 80 18×4 435 195 18 100 690 290 600 560 290 18×4
80 FYW15 185 150 80 18×4 435 195 18 100 770 290 600 560 290 18×4
80 FYW25 185 150 80 18×4 435 195 18 100 950 290 600 560 290 18×4
80 FYW35 185 150 80 18×4 520 230 20 100 1160 290 800 760 290 18×4
100 FYW10 205 170 100 18×4 590 225 18 100 950 360 600 560 360 18×4
100 FYW15 205 170 100 18×4 590 225 18 100 950 360 600 560 360 18×4
100 FYW20 205 170 100 18×4 590 225 20 100 1090 360 600 560 360 18×4
100 FYW25 205 170 100 18×4 590 225 20 100 1100 360 600 560 360 18×4
100 FYW35 205 170 100 18×4 590 225 20 100 1160 360 800 760 360 20×4

订购注意事项:

FYW型耐腐蚀液下泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐FYW型耐腐蚀液下泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
