CB-B型低压齿轮油泵

CB-B型低压齿轮油泵(简称:CB-B齿轮油泵)是借一对相互啮合的齿轮将电动机所输出之机械能转换为液压能的转换装置,在机床或其它机械的液压系统中可作为提供一定流量压力的液压能源。 CB-B型双联齿轮泵,一轴传动两泵同时供油,泵与泵之间严格分开,不窜油,各泵可独立工作,成为一个单独立的系统。广泛适用于纺织机械的润滑系统中。

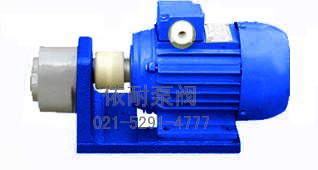

CB-B型低压齿轮油泵
CB-B型低压齿轮油泵

技术参数

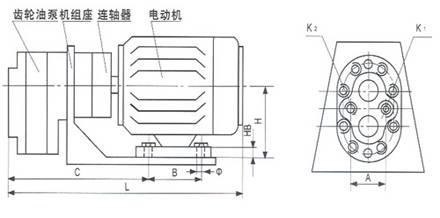

CB-B型低压齿轮油泵 结构图
CB-B型低压齿轮油泵 结构图
型号 C L A B ф HB H K1 K2 电动机 电机功率 kw
CB-B2.5JZ     35 80 7 10 63 Z 3/8” Z 3/8” JW6324 0.25
CB-B4JZ 160 347
CB-B6JZ 164 351 90 71 JM7114 0.37
CB-B10JZ 178 359 71 JM7124 0.55
CB-B16JZ 212 416 50 100 10 12 90 Z 3/4” Z 3/4” Y90S-4 1.1
CB-B20JZ 216 420
CB-B25JZ 220 449 125 Y90L-4 1.5
CB-B32JZ 226 455
CB-B40JZ 243 500 55 140 10 14 100 z1” Z 3/4” Y100L1-4 2.2
CB-B50JZ 249 506 Y100L2-4 3
CB-B63JZ 262 532 15 112 Y112M-4 4
CB-B80JZ 315 621 65 140 12 18 132 z1 1/4” z1” Y132S-4 5.5
CB-B100JZ 322 628
CB-B125JZ 331 677 178 Y132M-4 7.5

性能参数


型 号
排 量 压力 MPa 转速 r/min 容积效率 % 重量 ㎏ 驱动功率 KW
CB-B2.5 2.5 2.5 1450 ≥70 1.9 0.13
CB-B4 4 ≥80 2.8 0.21
CB-B6 6 3.2 0.31
CB-B10 10 3.5 0.51
CB-B16 16 ≥90 5.2 0.82
CB-B20 20 5.4 1.02
CB-B25 25 5.5 1.30
CB-B32 32 ≥94 5.7 1.65
CB-B40 40 10.5 2.10
CB-B50 50 11.0 2.60
CB-B63 63 11.8 3.30
CB-B80 80 17.6 4.10
CB-B100 100 ≥95 18.7 5.10
CB-B125 125 19.5 6.50

订购注意事项:

CB-B型低压齿轮油泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐CB-B型低压齿轮油泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
