SKA系列水环式真空泵

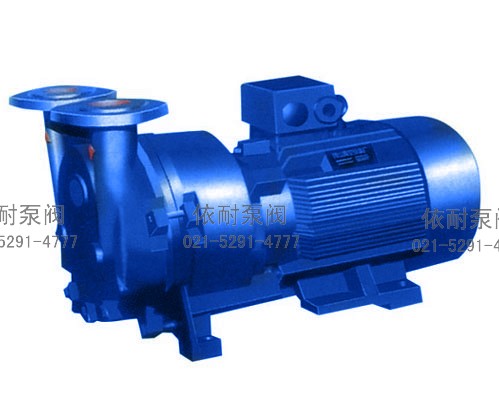

SKA系列水环式真空泵(简称:SKA真空泵),适于抽除气体和水蒸汽。吸气压力可以达到33mbar绝压(97%真空度)当真空泵在吸气压力低于80mbar的状态下长期工作时,应联接汽蚀保护管以对泵进行保护,如配大气喷射器(见附件表)吸气压力可达10mbar,喷射器可直接装在真空泵上。作为压缩机用时,其压力最大至0.26mbar(绝压)。
水环真空泵及压缩机被广泛用于石油化工、制药、食品、制糖工业等领域,由于在工作过程中,气体的压缩过程是等温的,所以在压缩和抽吸易燃易爆气体时,不易发生危险,其应用更加广泛。

SKA系列水环式真空泵
SKA系列水环式真空泵

结构及特点

机泵同轴式直联设计,节省空间,易于安装;
采用机械密封作为标准配置,消除了泄漏,维护简单;
运行平稳,噪音可低至62分贝;
统一的耐腐蚀设计,青铜叶轮提高了泵的耐腐蚀性,不锈钢材质则更适合更为苛刻的应用;
独特的柔性排气口设计,不会产生过压缩,确保了SKA在其性能范围内效率较佳。

性能曲线及选型示例

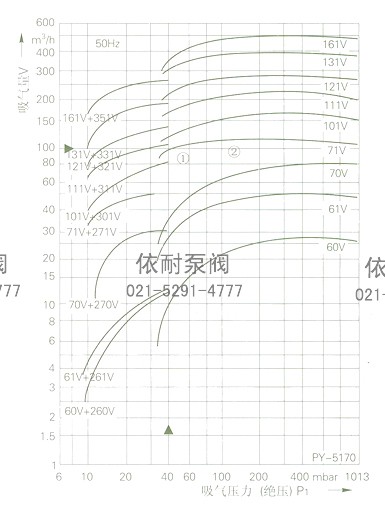

SKA系列水环式真空泵 曲线图
SKA系列水环式真空泵 曲线图

设计点参数:
吸气量V=100m3/h
吸气压力P1=40mbara
① 其余参数同标准状态(见注)
选择与设计点①最接近的一条曲线
② 本例中为71V
根据曲线编号查出相应的产品型号(即定货号,但仅限于标准型)如本例中可从71V查得泵型为SKA2071-ONC06-IP
注:该性能曲线是在吸入介质为20℃的饱和空气,工作液温度过15℃,排气压力1013mba的状态下得到的。性能允许差±10%。图中左侧为配用大气喷射器的性能曲线。

主要技术规格

老型号 产品型号 额定功率
(KW)
最大气量
(m3/h)
工作液流量
(m3/h)
重量
(KG)
噪音
dB(A)
2BV-2060 SKA2060-0NC06-1P 0.81 27 0.12 20 62
2BV-2061 SKA2061-0NC02-1P 1.45 52 0.12 22 65
2BV-2070 SKA2070-0NC06-1P 2.35 80 0.15 31 66
2BV-2071 SKA2071-0NC06-1P 3.85 110 0.25 42 72
2BV—5110 SKA5110-0KC00-7P 4 165 0.4 78 63
2BV-5111 SKA5111-0KC00-7P 5.5 230 0.5 100 68
2BV-5121 SKA5121-0KC00-7P 7.5 280 0.6 145 69
2BV-5131 SKA5131-0KC00-7P 11 400 0.9 165 73
2BV-5161 SKA5161-0KC02-7P 15 500 1.2 252 74

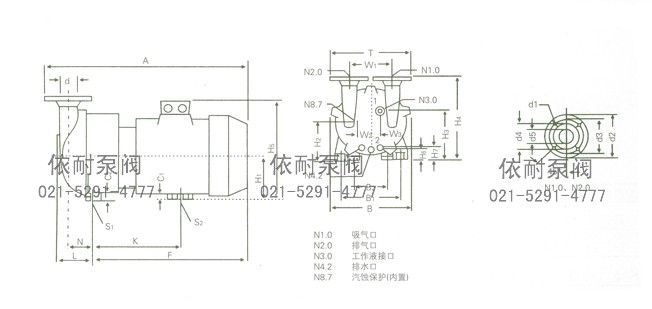

外形尺寸图及外形尺寸表(单位mm)

SKA系列水环式真空泵 结构图1
SKA系列水环式真空泵 结构图1
型号 曲线编号 A B B1 E H1 H2 H3 H4 H6 M P2 P3
SKA2-060 60V 455 186 140 100 90 118 126 195 37.5 244 250 180
SKA2-061 61V 476 186 140 100 90 118 195 195 37.5 263 250 180
SKA2-070 70V 545 223 160 140 222 100 128 222 33 280 270 203
SKA2-071 71V 566 223 234 190 140 112 140 234 45 309 300 225
型号 曲线编号 R S2 W1 W2 W3 d N3.0 N4.2 N8.7
SKA2-060 60V 217 ф10 110 25.5 21 G1 G3/8″ G1/4″ G3/8″
SKA2-061 61V 236 ф10 110 25.5 21 G1 G3/8″ G1/4″ G3/8″
SKA2-070 70V 252 ф18 110 33 27 G11/2″ G3/8″ G1/4″ G3/8″
SKA2-071 71V 278 ф18 110 33 27 G11/2″ G3/8″ G1/4″ G3/8″

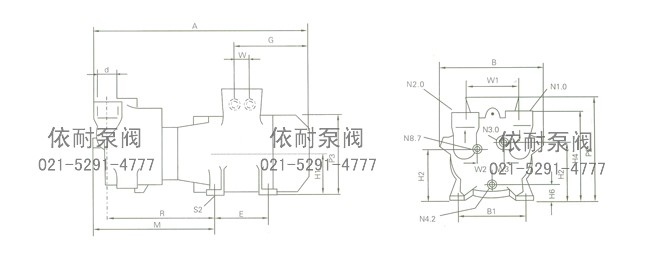

SKA5真空泵外形尺寸图及外形尺寸表

SKA系列水环式真空泵 结构图2
SKA系列水环式真空泵 结构图2
型号 曲线编号 A B B1 B2 C1 C2 H1 H2 H3 H4 H5 H6 H7 K L
SKA5110-0KC 101V 637 325 255 190 41 26 140 156 202 361 328 38 57 342 130
SKA5111-0KC 111V 672 325 265 216 38 26 150 166 212 371 363 48 68 348 130
SKA5121-0KC 121V 771 347 265 216 36 26 150 167 217 385 363 39 60 430 147
SKA5131-0KC 131V 852 377 300 254 35 30 175 194 249 427 435 53 76 477.5 147
SKA5161-0KC 161V 1044 479 370 389 52 30 210 225 303 521 485 51 80 570 201
型号 曲线编号 F N S1 S2 T d1 d2 d3 d4 d5
SKA5110-0KC… 101V 464 92 ф12×23 ф12 340 19 160 123 97 52
SKA5111-0KC… 111V 500 92 ф12×23 ф12 340 19 160 123 97 52
SKA5121-0KC… 121V 584 97 ф12×23 ф12 382 19 182 142 113 66.5
SKA5131-0KC… 131V 658.5 103 ф12×23 ф14 382 19 182 142 113 66.5
SKA5161-0KC… 161V 808 138 ф15×27 ф14 450 22 200 156 130 80
型号 曲线编号 W1 W2 W3 ″d(N1.0,N2.0)″ N3.0 N4.2 N8.7
SKA5110-0KC… 101V 180 52 27 ″DN50/2″ G3/4″(丝长24) G3/8″(丝长25) G3/8″(丝长11)
SKA5111-0KC… 111V 180 52 27 ″DN50/2″ G3/4″(丝长24) G3/8″(丝长25) G3/8″(丝长11)
SKA5121-0KC… 121V 200 57 29 ″DN65/21/2″ G3/4″(丝长24) G3/8″(丝长25) G3/8″(丝长11)
SKA5131-0KC… 131V 200 62.5 32 ″DN65/21/2″ G3/4″(丝长24) G3/8″(丝长25) G3/8″(丝长11)
SKA5161-0KC… 161V 250 81 41 ″DN80/3″ G3/4″(丝长24) G3/8″(丝长25) G3/8″(丝长11)

2SK系列两级水环真空泵主要技术规范表

型号 抽气量
(m3/min)
极限真空 (Mpa) 电力功率 (KW) 转速 (r·p·m) 供水量 (L/min) 吸入口径 (mm) 排出口径 (mm) 泵重
(包括电机) (Kg)
最大气量
Max
2SK-1.5 1.5 -0.097 4 1440 10-15 40 40 230
2SK-3 3 -0.098 7.5 1440 15-20 40 40 320
2SK-6 6 -0.098 15 1460 25-35 50 50 500
2SK-12 12 -0.098 22 970 40-50 100 100 800
2SK-20 20 -0.098 45 740 60-80 125 125 1750
2SK-30 30 -0.098 75 740 70-90 125 125 1950

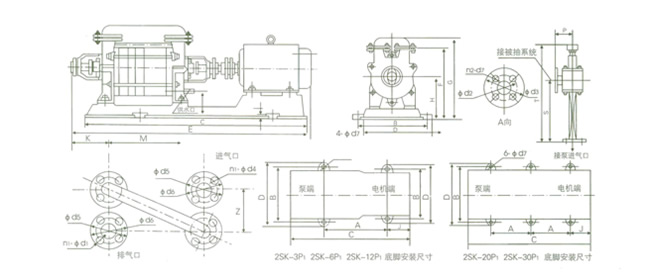

2SK-1.5P1两级水环真空泵外形及安装尺寸图

2SK-1.5P1两级水环真空泵 外形及安装尺寸图
2SK-1.5P1两级水环真空泵 外形及安装尺寸图
型号 A B C D E F G H I J K L M N P Z n d1 d2 d3 d4 d5 d6 d7 d8 d9 地脚螺栓
2SK-1.5P1 605 125 125 950 1150 212 144 252 360 404 584 764 255 410 25 G1/2″ 4 ф140 ф98 ф40 M12 ф120 ф92 ф40 ф18 ф14 M16×400

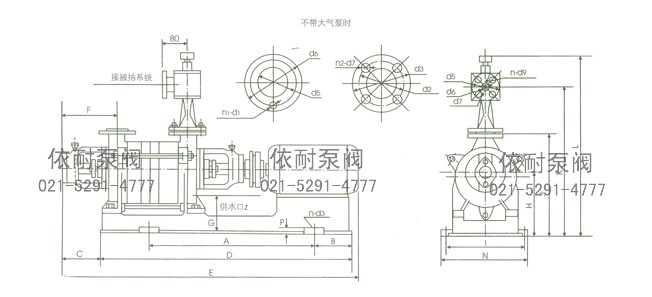

2SK-3P1、2SK-6P1、2SK-12P1、2SK-20P1、、2SK-30P1两级水环真空泵外形及安装尺寸图

2SK-3P1、2SK-6P1、2SK-12P1、2SK-20P1、、2SK-30P1两级水环真空泵 外形及安装尺寸图
2SK-3P1、2SK-6P1、2SK-12P1、2SK-20P1、、2SK-30P1两级水环真空泵 外形及安装尺寸图
型号 A A1 B B1 C D D1 E F G H I J K L M N P S T I n1 n2 d1 d2 d3 d4 d5 d6 d7 地脚螺栓
2SK-3P1 710 / 400 400 1136 460 460 1346 417 491 265 35 159 214 157 344 162 99 357 570 G1/2″ 4 4 18 120 152 18 110 150 18 M12×300
2SK-6P- 863 / 420 420 1391 470 470 1623 500 608 315 30 218 234 183 429 210 99 515 743 G1/2″ 4 4 18 120 152 18 125 160 18 M16×400
2SK-12P1 1037.5 / 520 460 1642 580 580 1965 615 750 375 30 216 246 183 599 280 120 565 800 G1/2″ 6 6 14 150 180 14 170 200 15 M24×3630
2SK-20P1 700 725 690 / 2023 750 / 2306 840 1004 500 30 306 283 225 619 350 180 774 1022 G3/4″ 8 6 18 200 235 18 200 235 18 M24×630
2SK-30P1 810 775 720 / 2265 780 / 2715 840 1004 500 30 344 283 225 749 350 180 1016 1264 G3/4″ 8 6 18 200 235 18 200 235 18 M24×630

2SK-P1系列两级水环-大气喷射泵机组主要技术规范表

型号 抽气量(m3/min) 极限真空 (Mpa) 电力效率 (KW) 转速 (r·p·m) 供水量 (L/min)
吸入压力为
-0.097Mpa
吸入压力为
-0.098Mpa
2SK-0.4P1 0.28 0.24 -0.099 2.2 2860 3~5
2SK-0.8P1 0.56 0.48 -0.099 3 2880 5~8
2SK-1.5P1 1.05 0.9 -0.099 4 1440 10~15
2SK-3P1 2.1 1.8 -0.099 7.5 1440 15~20
2SK-6P1 4.2 3.6 -0.099 15 1460 25~35
2SK-12P1 8.4 7.2 -0.099 22 970 40~50
2SK-20P1 14 12 -0.099 37 740 60~80
2SK-30P1 21 18 -0.099 55 740 70~90

注:1、表中所列性能指标是在下列条件下得出:
① 大气压1013mbar
② 水温15℃
③ 空气温度20℃
④ 相对湿度70%
2、供水量为吸入真空-0.06Mpa时的数值,极限真空时可大于此数值。
3、抽气量偏差10%

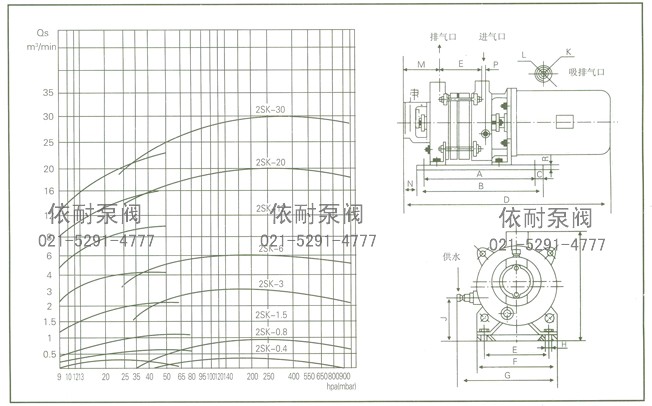

性能曲线图及安装尺寸图

性能曲线图及安装尺寸图
性能曲线图及安装尺寸图
型号 A B C D E F G H I J K L M N P R
2SK-0.4 310 350 20 590 160 200 235 ф14 280 102 G1″ 50 104 36 5 15
2SK-0.8 335 375 20 660 170 210 260 ф14 280 102 G1″ 50 104 36 5 15

订购注意事项:

SKA系列水环式真空泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐SKA系列水环式真空泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
