W系列水力喷射器(水冲泵)

W系列水力喷射器又称水冲泵是一种具有抽真空、冷凝、排水等三种有效能的机械装置。W水力喷射器是利用一定压力的水流通过对称均布成一定倾斜度的喷嘴喷出,聚合在一个焦点上。由于喷射水流速度很高,于是形成负压使器室内产生真空、另外由于二次蒸汽与喷射水流直接接触,进行热交换,绝大部分的蒸汽冷凝成水,少量未被冷凝的蒸汽与不凝结的气体亦由于高速喷射的水流互相磨擦,混合与挤压,通过扩压管被排除,使器室内形成更高的真空。水力喷射器(水冲泵)应用极为广泛,主要用于真空与蒸发系统,进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺,是制糖、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。但目前生产水力喷射器的制造厂较少,品种也不齐全,为此,上海依耐泵阀有限公司近年来不断改进设计。采用多喷嘴与汽环(导向盘)等结构,以及用多级泵进水,低位安装,只需安装高度4.5米,完善与提高了其工作性能,具有一定的先进性,是真空冷凝设备的一种革新。

W系列水力喷射器(水冲泵)
W系列水力喷射器(水冲泵)

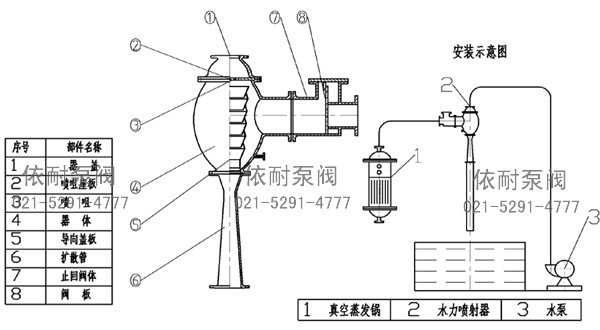

安装示意图

W水冲泵 安装示意图
W水冲泵 安装示意图

性能参数

项目
技术数据 型号规格
蒸发量
L/h
立升/小时
真空度
Mpa
毫米汞柱
扬程
(m)
流量
(m3)
W-100L 100 0.097(680-720) 45 18
W-200L 200 0.097(680-720 45 18
W-300L 300 0.097(680-720 45 18
W-400L 400 0.097(680-720 45 18
W-500L 500 0.097(680-720 45 32
W-600L 600 0.097(680-720 45 32
W-700L 700 0.097(680-720 45 32
W-800L 800 0.097(680-720 50 32
W-900L 900 0.097(680-720 50 32
W-1000L 1000 0.097(680-720 50 32
W-1200L 1200 0.091(680-650) 50 32
W-1500L 1500 0.091(680-650) 50 108
W-1800L 1800 0.091(680-650) 50 108
W-2000L 2000 0.091(680-650) 50 108
W-3000L 3000 0.091(680-650) 50 108

订购注意事项:

W系列水力喷射器(水冲泵)产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐W系列水力喷射器(水冲泵)说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
