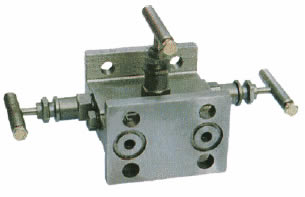

1151T型三组阀
1151-1.6/32PT型三组阀
1151-1.6/32PT型三组阀 外形尺寸图
概述及结构原理
1151T型一体化三阀组，是差压式变送器的组合件。通过阀组与各种类型的差压变送器结为一体，使差压变送器的连接简化而牢固，并减少泄漏点。三阀组可配接：1151、3051、EJA、ST3000等系列差压变送器。
结构原理
三阀组由阀体、二个截止阀及一个平衡阀组成。
差压变送器投入运行时的操作程序：
首先，打开差压变送器上两个排污阀，而后打开平衡阀，再慢慢打开二个截止阀，将导压管内的空气或污物排除掉，关闭二个排污阀，再关闭平衡阀，变送器即可投入运行。
差压变送器零点在线校验操作程序：
先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验。
主要技术指标
工作压力：1.0-42.0MPa
工作温度：≤570℃
与导压管接口直接焊接
主要性能规范
| 型号 Type |
公称压力（MPa） Nominal Pressure |
试验压力PS（MPa）Test pressure | 工作压力 （MPa） Working Pressure |
工作温度(℃) Working Temperature |
适用介质 Applicable medium |
||
| 壳体 Shell |
密封 （液） Seal |
密封 （气） Seal |
|||||
| 1151-40 | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | P≤540℃ | 液化石油气水、酸、 蒸汽、油品等 Petroleum gas Water,Asic,Steam, Oil etc. |
| 1151-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ | |
主要外型及连接尺寸
| 公称直径DN(mm) | 尺 寸 Dimensions | 重量(Kg) Weight |
|||||
| Nominal diameter | Do | D1 | H | L | L1 | d | |
| 3-6 | 60 | 97 | 220 | 87 | 54 | 3-6 | 2.2 |
订货须知
请注明使用温度 阀体材质，如无特殊要求，按不锈钢制作。
订购注意事项：
1151T型三组阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐1151T型三组阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
