阀门 > 针形阀 > GMJ11F/H-25高密封取样阀

GMJ11F/H-25高密封取样阀

GMJ11F/H-25高密封取样阀
GMJ11F/H-25高密封取样阀
货号 :EN4-16
货号 :EN4-16

性能规范

GMJ11F/H-25高密封取样阀设计制造:GB/T12224-1989,JB/T7747-1995,连接形式:螺纹连接,结构特征:软硬双密封;活动阀瓣,阀门检验和试验:GB/T13927-1992

试验标准(单位Unit:MPa)


试验项目TESTITEM
压力值PRESSURE VALVE
公称压力 Nominal Pressure 25
壳体试验 Shell Test 37.5
密封试验 Test 27.5
气压试验 Air Pressure Test 0.9
适用温度 Suitable Temperatue ≤250℃
适用介质 Suitable Medium 水、蒸汽、油品等Water,Steam,Oilgoods

型号与零部件材质


型号
TYPE
阀体
BODY
接头
TIE-IN
阀杆
VALVE HANDLE
螺帽
SCREW
CAP
填料
PACKING
GMJ11F/H-250II 20# 20# 2Cr13 20# 柔性石墨、四氟
Leslble graphite
GMJ11F/H-250PII 304SS 304SS 304SS 304SS 柔性石墨、四氟
Leslble graphite

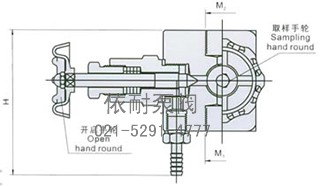

外型与连接尺寸


规格
SPECIF ICATION
M1 M2 Φ L L1 H Do
DN6 M20×1.5 G1/2 Φ10 70 153 110 60

订购注意事项:

GMJ11F/H-25高密封取样阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐GMJ11F/H-25高密封取样阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
