电站抽气止回阀

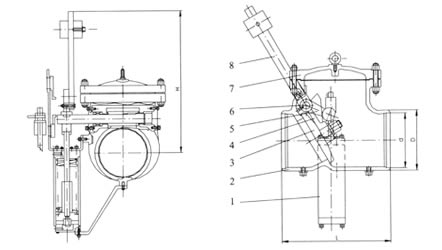

电站抽气止回阀 外形尺寸图
电站抽气止回阀 外形尺寸图

用途

该阀用于电厂或热电厂抽气系统,或其它系统的蒸汽和水等非 腐蚀性介质管道上,防止汽轮机组成在突然甩负荷时汽轮机内的压 力突然降低,抽汽管和各加热器内蒸汽倒流进入汽轮机内造成汽轮叶片打碎,毁坏汽轮发电机的恶性事故,并防止加热器系统管道泄 漏使水从抽汽管路进入汽轮机内而发生水击事故,以保护汽轮机的安全运行。作为防止介质逆流的装置,该阀能在0.5秒内快速紧密的 关闭,确保在给水加热器出现水位超高时,气动装置部件接到液体逆流信号后,将汽累机迅速隔开,给汽轮机或抽气系统以最大保护。

结构特点

1、密封面堆焊Crl3系不锈钢或钴基硬质合金,有良好的耐磨性,密封性能稳定可靠。
2、当介质正向流动时,气缸下腔进气,与重锤共同作用,使阀瓣平衡地处在全开位置。当介质反向流动时,气缸活 塞下腔迅速泄压,阀瓣在0.5秒内快速关阀。
3、重锤通过加长杆和拨叉作用于销轴,用以平衡和摇杆的重力矩,防止水锤现象的发生。当介质正向流动时,有助 于打开阀门,并在运行中保持阀门的平稳和减少振动。

主要零件材料

序号 零件名称 碳钢型(C) 合金钢(f)
1 气缸 A105 A105
2 阀体 WCB WC6
3 阀瓣 WCB WC6
4 摇杆 WCB WC6
5 拨叉 WCB WCB
6 销轴 2Crl3 304
7 阀盖 WCB WC6
8 加长杆和重锤 WCB WCB

主要性能规范

试验压力 (MPa) 公称压力(MPa)
1.6 20 2.5 4.O 5.O 6.4 10.0
壳体强度试验 2.4 3.0 3.5 6.0 7.5 9.6 15.0
密封试验 1.8 2.2 2.8 4.4 5.5 7.1 11.0

使用范围

产品类别 适用温度(℃) 适用介质
碳钢型(C) ≤425   蒸汽和水等
  合金钢(I)   ≤550 非腐蚀性介质

订购注意事项:

电站抽气止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐电站抽气止回阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
