H43Y/W高压直通止回阀

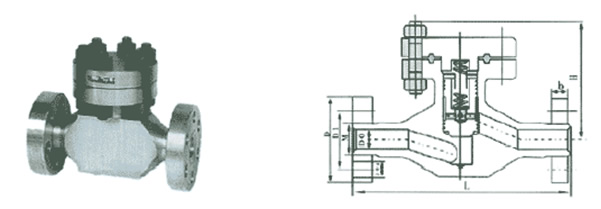

H43Y/W-220/320高压直通止回阀 外形尺寸图
H43Y/W-220/320高压直通止回阀 外形尺寸图

主要性能规范

型号 公称压力(Mpa) 试验压力(Mpa) 工作压力
(Mpa)
工作温度 工作
强度 密封
H43W-220R 22 33 24.2 22 ≤200℃ 尿素甲胺液
H43W-320R 32 48 35.2 32 ≤200℃

主要零件材料

零件名称 材料名称 材料标准与牌号
阀体、阀盖、阀瓣、密封圈 不锈钢 0Cr18Ni12Mo2Ti
弹簧 不锈钢 0Cr18Ni12Mo2Ti
法兰 优质碳钢 35

主要尺寸及重量

型 号 公称
通径
尺寸(mm)
L D D1 M Do n-d b H 重量/㎏
H43Y/W
220
25 240 105 68 M33×2 23 3-¢18 20 170 29
32 320 115 80 M42×2 29 4-¢18 22 170 43
40 380 165 115 M52×2 39 6-¢26 28 210 95
50 440 165 115 M64×3 48 6-¢26 32 220 115
65 510 200 145 M80×3 61 6-¢29 40 290 156
80 550 225 170 M100×3 74 6-¢33 50 305 246
100 600 260 195 M125×4 93 6-¢36 60 355 292
125 750 300 235 M155×4 119 8-¢39 75 410 351
150 750 330 255 M175×4 136 8-¢42 78 470 382
H43Y/W
220/320
25 240 115 80 M42×2 23 4-¢18 22 170 33
32 320 135 95 M48×2 29 4-¢22 25 170 46
40 380 165 115 M64×3 42 6-¢26 32 210 110
50 440 200 145 M80×3 53 6-¢29 40 220 130
65 510 225 170 M100×3 68 6-¢33 50 290 211
80 550 260 195 M125×4 85 6-¢36 60 305 341
100 600 300 235 M155×4 103 8-¢39 75 355 380
125 750 330 255 M175×4 120 8-¢42 78 410 435
150 750 400 315 M215×6 149 8-¢48 90 470 480

订购注意事项:

H43Y/W高压直通止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐H43Y/W高压直通止回阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
