H64Y国标电站止回阀

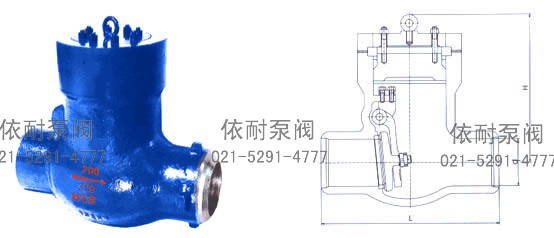

H64Y国标电站止回阀 外形尺寸图
H64Y国标电站止回阀 外形尺寸图

用途

焊接连接的止回阀适用于公称压力PN20.0~32.0MPa,工作温度≤540℃(其中57170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路上。适用介质为:水、油品、蒸汽等。

结构特点

1.产品设计制造按E101和JB/T3595-93标准的规定,结构合理,性能优良,造型。
2.阀门中腔采用压力自紧式密封结构,介质压力越高,密封性能越好。
3.支管两端为对焊连接,适应不同的接管要求。
4.阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
5.高温耐压部件采用优质耐热合金钢制造,安全可靠,性能稳定,使用寿命长。

主要零件材料

阀 体 WCB、25 2Cr1MoV WC6 WC9
阀 盖 25 12CrMoV
阀 瓣、阀 座 25堆STL钴基硬质合金 12CrMoV STL钴基硬质合金
密封环 增强柔性石墨

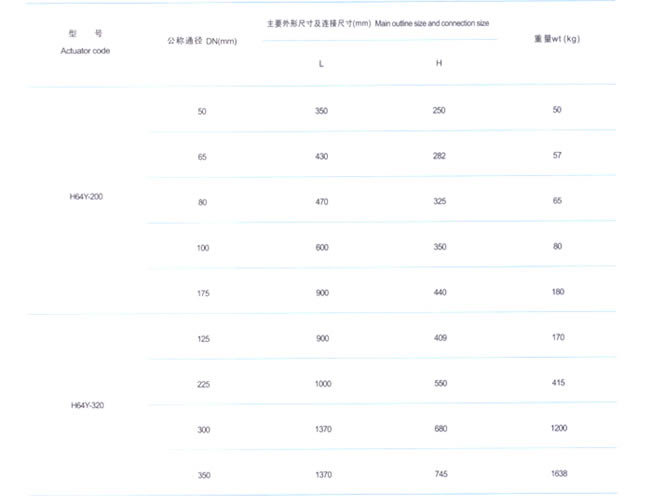

主要外形尺寸及连接尺寸

国标电站止回阀 主要外形尺寸及连接尺寸图

订购注意事项:

H64Y国标电站止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐H64Y国标电站止回阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
