YQ98004过滤活塞式缓闭止回阀

YQ98004过滤活塞式缓闭止回阀
YQ98004过滤活塞式缓闭止回阀

特点

YQ98004型过滤活塞式缓闭止回阀安装在自来水厂及高层建筑给水系统,以及其它给水系统的水泵出口管道上,防止介质倒流,防止水锤及水击现象的产生。一阀兼具电动阀,逆止阀和水锤消除器,可以有效地提高供水系统的安全可靠性。
1、消除水锤效果好。将缓开、速闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭,阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计,压力损失小、流量大、具体积小、重量轻

主要技术参数

1、公称压力:1.0Mpa、1.6 Mpa、2.5 Mpa
2、最低动作压力:≥0.04 Mpa
3、缓闭时间:3~60s(可调)
4、介质温度:0~80℃
5、适用介质:水

原理图

YQ98004过滤活塞式缓闭止回阀 原理图
YQ98004过滤活塞式缓闭止回阀 原理图

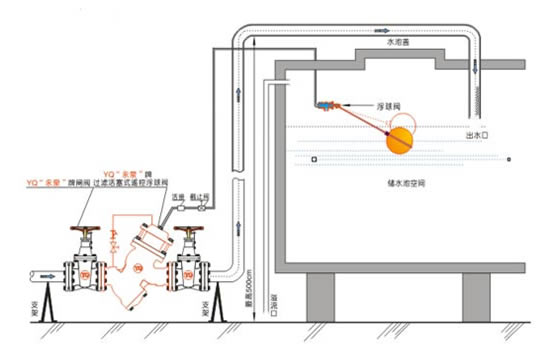

安装示意图

YQ98004过滤活塞式缓闭止回阀 安装示意图
YQ98004过滤活塞式缓闭止回阀 安装示意图

订购注意事项:

YQ98004过滤活塞式缓闭止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐YQ98004过滤活塞式缓闭止回阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
