阀门 > 止回阀 > H14W/H14X黄铜螺纹旋启式止回阀

H14W/H14X黄铜螺纹旋启式止回阀

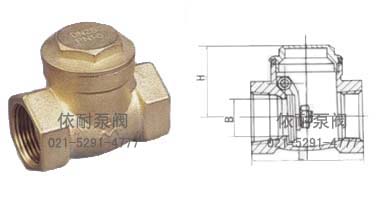

H14W-16T黄铜螺纹旋启式止回阀 外形尺寸图
H14W-16T黄铜螺纹旋启式止回阀 外形尺寸图

H14W-16T黄铜螺纹旋启式止回阀技术规范

型号:H14W-16T
公称压力:1.6MPa
工作介质:水
工作温度:密封材料为铜:-20℃≤t≤150℃
密封材料为橡胶:0℃≤t≤90℃

H14W-16T黄铜螺纹旋启式止回阀规格尺寸

DN SIZE L H D1 D n-¢d
50 2 216 219 125 72 4-¢18
65 21/2 241 236 145 72 4-¢18
80 3 283 249 160 72 8-¢18
100 4 305 267 180 80 8-¢18
125 5 381 291 210 100 8-¢18
150 6 405 305 240 130 8-¢22

注:密封材料:黄铜

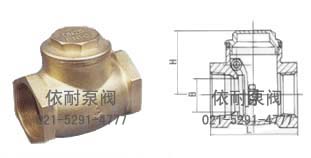

H14X-16T黄铜螺纹旋启式止回阀 外形尺寸图
H14X-16T黄铜螺纹旋启式止回阀 外形尺寸图

H14X-16T黄铜螺纹旋启式止回阀技术规范

型号:H14X-16T
公称压力:1.6MPa
工作介质:水,油,气
工作温度:t≤100℃
管螺纹符合ISO228(DN12-DN50)/ISO7标准

H14X-16T黄铜螺纹旋启式止回阀规格尺寸

DN SIZE L B H
15 1/2 50 13 35
20 3/4 60 19 40
25 1 74 25 47.5
32 11/4 84 30 53
40 11/2 94 36 60
50 2 114 46 70
65 21/2 146 65 86
80 3 165 80 102
100 4 192 100 122

注:密封材料:丁腈橡胶

订购注意事项:

H14W/H14X黄铜螺纹旋启式止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐H14W/H14X黄铜螺纹旋启式止回阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
