HC41X节能梭式止回阀

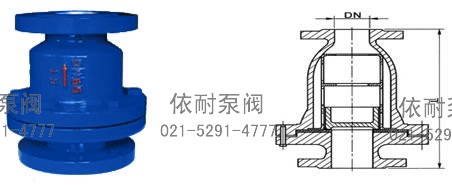

HC41X节能梭式止回阀 外形尺寸图
用途
HC41X节能梭式止回阀主要用于给水系统，垂直安装在管路中，靠系统内的压力差和阀瓣的自身重量实现升降，自动阻止介质水的逆流，保证管路的正常运行使用。
主要技术参数
| 公称压力 | 1.0 | 1.6 | 2.5 |
| 壳体试验压力 | 1.5 | 2.4 | 3.75 |
| 密封试验压力 | 1.1 | 1.76 | 2.75 |
| 介质温度 | ≤80℃ | ||
| 适用温度 | 清水、油品 | ||
主要零件材料
| 阀体 | 铸铁、铸钢 |
| 导向网 | 球墨铸铁 |
| 阀瓣 | 铸钢镀锌件 |
| 密封面 | 丁腈橡胶 |
主要外形尺寸
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 165 | 205 | 215 | 240 | 292 | 330 | 355 | 495 | 620 | 700 | 785 | 915 |
注:法兰连接尺寸：铁制阀门按GB4216.4（5) -84标准，钢制阀门按GB/T9113.1-2000（RF）标准。
订购注意事项：
HC41X节能梭式止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐HC41X节能梭式止回阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
