H44X(SFCV)橡胶瓣止回阀

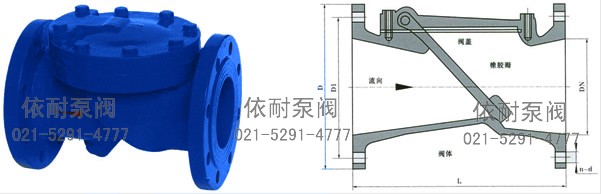

H44X(SFCV)橡胶瓣止回阀 外形尺寸图
H44X(SFCV)橡胶瓣止回阀 外形尺寸图

用途及特点

H44X(SFCV)系列橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。H44X(SFCV)系列橡胶瓣止回阀采用全流面积设计,具有水头损失小,不易堆积杂物,维修简便等特性。H44X(SFCV)系列橡胶瓣止回阀主要适用于卧式安装的给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害。H44X(SFCV)系列橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。

主要规格

型 号 公称压力MPa 密封试验
压力MPa
壳体试验
压力MPa
最高工作
压力 MPa
工作温度
H44X-10 1.0 1.1 1.5 1.0 ≤80
H44X-16 1.6 1.76 2.4 1.6

主要零件材料

零件名称 阀体 阀盖 阀瓣
材料 铸铁 铸铁 钢材+强化尼龙布

主要外形尺寸

型号 DN L D D1 dn n
H44X-10 H44X-16 50 203 165 125 17.5 4
65 216 185 145 17.5 4
80 241 200 160 17.5 8
100 292 220 180 17.5 8
150 356 285 240 22 8
200 495 340 295 22 8
250 622 395 350 22 12
300 698 445 400 22 12
350 787 505 460 22 16
400 914 565 515 22 16
450 978 615 565 26 20
500 978 670 620 26 20
600 1295 780 725 30 20

订购注意事项:

H44X(SFCV)橡胶瓣止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐H44X(SFCV)橡胶瓣止回阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
