压力自紧封升降式止回阀

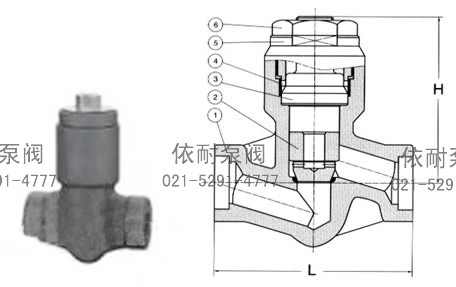

压力自紧封升降式止回阀 结构图
压力自紧封升降式止回阀 结构图

结构形式

1. 全径或缩径
2. 升降式止回阀
3. 球式止回阀
4. 旋启式止回阀
5. 按需求内置弹簧
6. 螺栓连接、缠绕垫片密封式阀盖;螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
7. 整体式上密封座
8. 承插端符合ASME B16.11
9. 螺纹连接端(NPT)符合ANSI/ASME B1.20.1
10. 阀瓣可变换为节流型、针型、球型
止回阀的设计与制造符合MSSP-118和ASME B16.34。检验与测试按API 598,标记按MSS-SP-25。

主要材料

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A 105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 升降式阀瓣 A276 420 A276 304 A276 304(L) A276 F316(L)
3 自密封座 A105+STL F22+STL A182 F304(L) F316(L)
4 密封环 A276 304L A276 304L A276 304L A276 316L
5 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L)
6 提升螺母 A194 2H A194 4 A194 8 A194 8M
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C~425°C -29°C~550°C -29°C~200°C

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢;

主要外形尺寸 (mm)

NPS 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
L 900~1500Lb 140 140 140 178 178 216
2500Lb 186 186 186 232 232 279
H 117 117 117 152 152 195
重量 900~1500Lb 7.5 7.0 6.8 18.5 18.1 20.3
2500Lb 9.0 7.6 8.4 19.5 20.1 21.8

订购注意事项:

压力自紧封升降式止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐压力自紧封升降式止回阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
