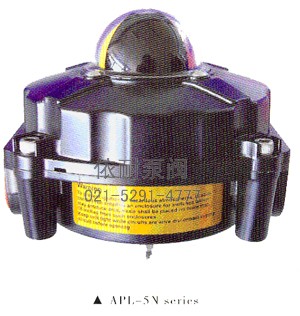

APL-5N限位开关

1.产品特性

1. 压铸铝合金壳体、粉末涂层、外型美观、质量可靠
2. 开关位置可由指示器清楚辨识
3. 快速置位凸轮,通过花键轴和弹簧安装,不用工具即可方便调整
4. 多接点端子排,有8个标准接点、接线安全、防爆
5. 标准的电线接口
6. 防脱螺栓,拆装时螺栓附在上盖上不会脱落
7. 安装方便,不锈钢主轴连接部分及安装支架均符合NAMUR标准

APL-5N限位开关

2. 技术参数

型 号 Model ?APL-5N Series
标准 Standard ?选项 Option
壳 体 Enclosure IP67 Exd Ⅱ CT6
温度Temperature Range -25℃~+85℃
接线端口 Cable Entry 2×3/4 NPT PT3/4 PF3/4
接线端子 Terminal Strips 8 9~24
符合标准 Used in
位置指示 Position Indicator 0~90° 0~180°
开—黄; 关—红 Open-Yellow;? Close-Red
微型开光 Switches 机械式、感应式, 弹簧接近式 Mechanical Switches, Proximity Sensor,Reed Type? Proximity Sensor
电位计 Potentiometer 1k ohm (0~5K ohm ,0~10k ohm)
电流反馈 Current Output Signal Unit 4~20mA?(20~4mA)

3.型号说明

型号说明1

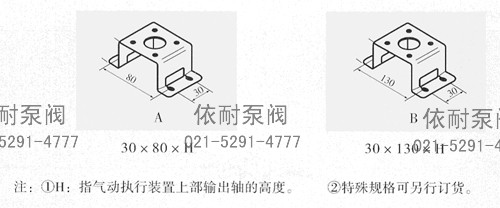

型号说明2

注:①H:指气动执行装置上部输出轴的高度。
②特殊规格可另行订货。

订购注意事项:

APL-5N限位开关产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐APL-5N限位开关说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
