AW气动执行器系列

AW气动执行器主要特点

AW系列气动执行器分为双作用式和单作用式(弹簧复位),两个分体气缸,输出扭矩大,动作灵活平稳;活塞杆镀硬铬,有很好的耐磨性;所以滑动部件之间配有无油润滑轴和导向环以降低摩擦系数,延长使用寿命AW气动执行器的U型曲线特性输出扭矩更适用与大口径球阀、碟阀等转角行程阀门的启、闭和调节,也可用于其它回转运动的场合,是实现工业管道自动化控制的理想装置。

AW气动执行器系列

标准参数

气源压力 0.3MPa~0.7Mpa(最大1.0MPa)
工作环境温度 基本型:-20°~±90°
高温型:-20°~±180°
低温型:-40°~±90°
回转角度 90°~±5°
气源接口 AW13-G1/4
AW17-G3/8
AW20~ AW40- G1/2

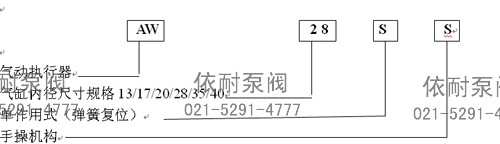

型号编制

型号编制

型号选择

选用AW气动执行器时,先确定阀门启、闭时的扭矩,再根据阀门使用的流体介质,增加安全值。对清洁,润滑介质增加20%安全值;对水蒸气或非润滑的介质增加25%安全值;非润滑的干气介质增加60%安全值;非润滑的干气体输送的颗料粒粉料介质增加100%安全值。然后根据气源工作压力,查找双作用式或单作用式扭矩表,可得到准确的执行器型号。单作用式输出扭矩表中,最小弹簧扭矩即为关闭时的扭矩,最大弹簧扭矩即为打开阀门时的扭矩。

执行器及附件的功能和用途

1、 双作用执行器;对阀门开启和关闭的两位式控制。
2、 单作用执行器(弹簧复位):在电路、气路切断或有故障时,自动关闭阀门。
3、 双电控电磁阀:一个线圈得电时阀门打开,另一个线圈得电时阀门关闭,有记忆功能(可提供防爆型)。
4、 单电控电磁阀:供电时阀门打开或关闭,断电时阀门关闭或打开(可提供防爆型)
5、 限位开关回讯器:远距离传送阀门开或关位置的信号(可提高防爆型)
6、 电气定位器:根据电流信号(4-20mmA)的大小对阀门的介质流量调节控制(可提供防爆型)。
7、 气动定位器:根据气压信号(标准0.02-0.1MPa)的大小对阀门的介质流量调节控制。
8、 电气转换器:将电流信号转换成气压信号,与气动定位器配套使用(可提供防爆型)
9、 气源处理三联件:包括空气减压阀、过滤器、油雾器,对气源稳压、清洁、运动部件起润滑作用。
10、 手操机构:自动控制在不正常情况下可以手动操作阀门的启闭。

AW气动执行器系列

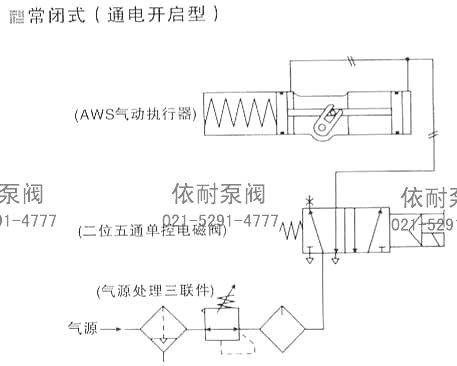

常闭式(通电开启型)

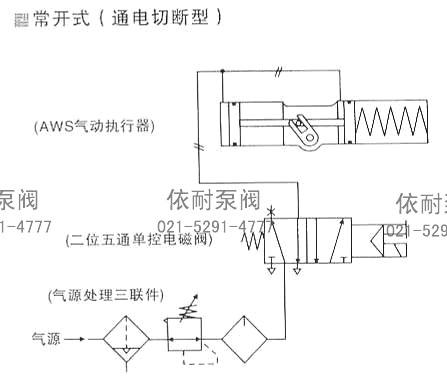

常开式(通电切断型)

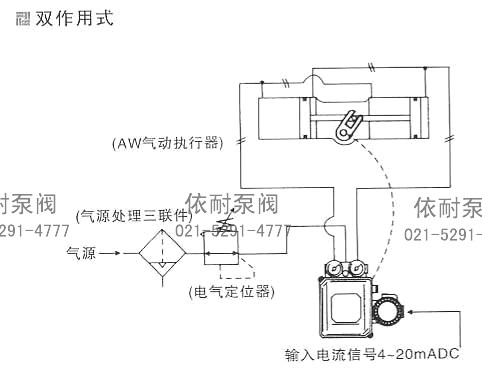

双作用式配管原理

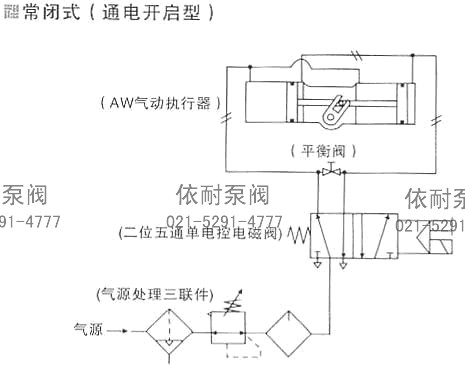

常闭式(通电开启型)

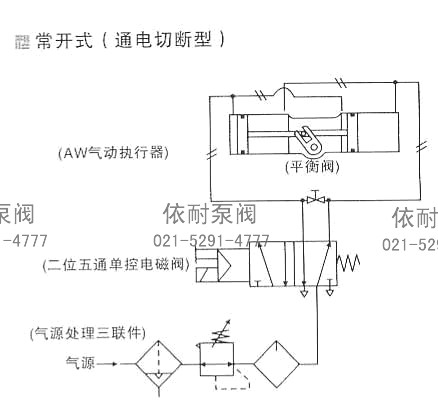

常开式(通电切断型)

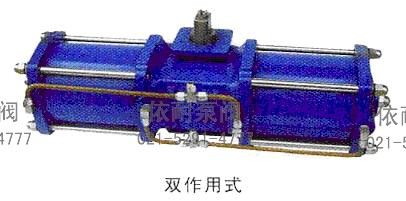

双作用式

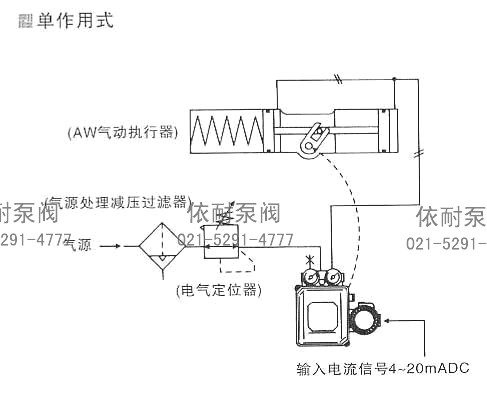

单作用式

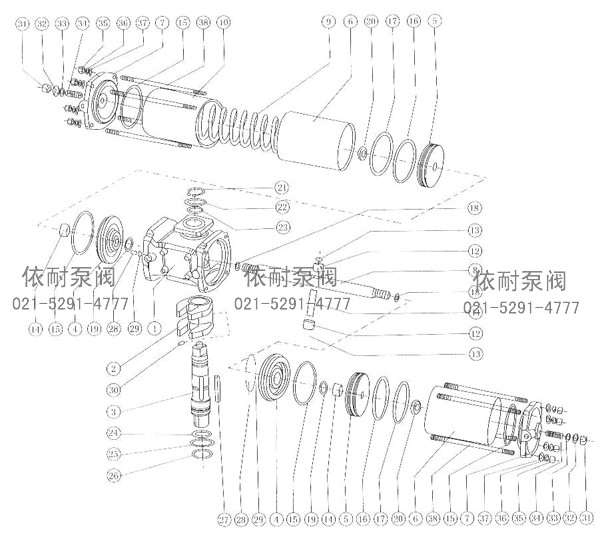

AW气动执行器解剥图

AW气动执行器解剥图

零部件表

序号 名称 数量 序号 名称 数量 序号 名称 数量 序号 名称 数量
1 箱体 1 11 销轴 1 21 弹性挡圈 1 31 锁紧螺母 2
2 拨叉 1 12 滚套 2 22 减磨垫圈 1 32 平垫圈 2
3 转轴 1 13 弹性挡圈 2 23 O型圈 1 33 O型圈 2
4 隔板 2 14 无油轴承 2 24 O型圈 1 34 调节螺钉 2
5 活塞 2 15 O型圈 2 25 减磨垫圈 1 35 螺母 8
6 缸体 2/3 16 导向环 2 26 弹性挡圈 1 36 弹性挡圈 8
7 缸盖 2 17 O型圈 2 27 平键 1 37 平垫圈 8
8 活塞杆 1 18 O型圈 2 28 O型圈 2 38 双头螺栓 8
9 弹簧 1/2/4 19 O型圈 2 29 定位销 2 39
10 弹簧缸 1 20 锁紧螺母   30 紧定螺钉 1 40

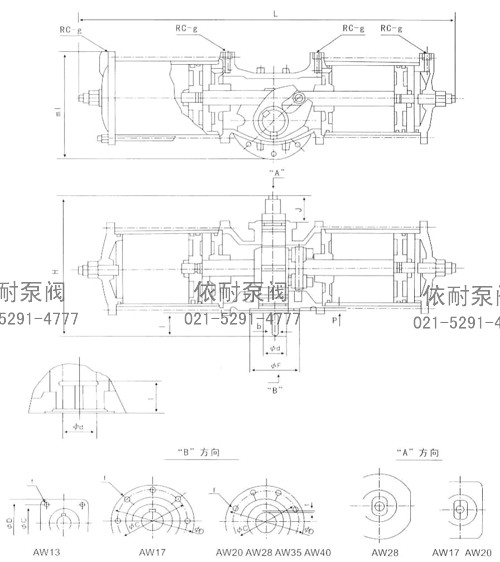

双作用式外形尺寸

双作用与外形尺寸
型号 L ml H ΦC ΦD f Φd l ΦF p b t
AW13 640 201 266 □100 □132 4-M16 42 37 80 4 12 3.5
AW17 827 270 348 160 190 8-M16 50 60 120 4 14 3.5
AW20 1162 350 425 200 232 8-M16 64 74 140 4 18 4
AW28 1380 460 527 280 318 8-M20 85 100 220 4 25 5
AW35
AW40
1860 545 440 300 350 8-M24 105 100 200 10 28x2 6.4

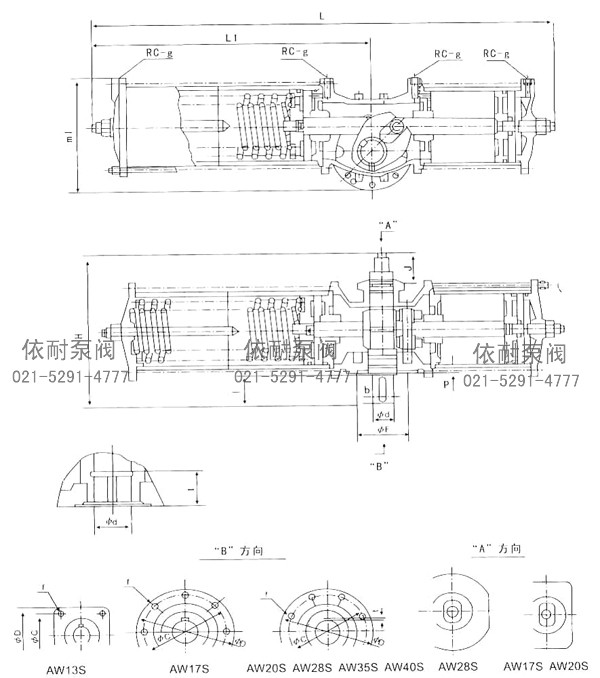

单作用式外形尺寸

单作用与外形尺寸
型号 L L1 ml H ΦC ΦD f Φd l ΦF p b t J g
AW13S 858 538 201 266 □100 □132 4-M16 42 37 80 4 12 3.5 35 1/4”
AW17S 1090 675 270 348 160 190 8-M16 50 60 120 4 14 3.5 66 3/8”
AW20S 1430 850 350 425 200 232 8-M16 64 74 140 4 18 4 78 1/2”
AW28S 1845 1155 460 527 280 318 8-M20 85 100 220 4 25 5 84 1/2”
AW35S 2605 1670 545 440 300 350 8-M24 105 100 200 10 28x2 6.4 - 1/2”

双作用式输出扭矩(N?M)

型号规格 气源压力MPa
0.3 0.4 0.5 0.6 0.7
AW13 515 620 770 930 1080
AW17 950 1270 1590 1910 2230
AW20 2150 2870 3580 4300 5020
AW28 5150 6860 8580 10300 12020
AW35 10120 13500 16870 20250 23620
AW40 13220 17630 22040 26450 30860

单作用式输出扭矩(N?M)

型号规格 弹簧扭矩 气源压力MPa
0.4 0.5 0.6
最小 最大 最小 最大 最小 最大 最小 最大
AW13S 240 450 170 380 320 530 480 690
AW17S 580 1230 40 690 360 1010 680 1330
AW20S 1250 2440 430 1620 1140 2330 1860 3050
AW28S 3290 6050 810 3570 2530 5290 4250 7010
AW35S 5860 10480 3020 7640 6390 11010 9770 14390
AW40S 7540 15080 2550 10090 6960 14500 11370 18910

气缸容积及重量和耗气量计算

型号规格 AW13 AW17 AW20 AW28 AW35 AW40
气缸容量 L 双作用式A+B 6.3 14.3 30.8 73 148 193
单作用式B 3.25 7.16 15.4 36.5 74 96.5
重量 kg 双作用 46 79 168 320 600 780
单作用式 62 112 219 445 835 1050

注:双作用式计算公式V=(A+B){(P+101.2)÷98}M
单作用式计算公式V=A{(P+101.2)÷98}M
V:耗气量NL/min(N升/分
P:气源压力KPaG(表压)
M:活塞每分钟往复次数
A、 B:气缸容量(见表)
将MPa转换成KPa乘以1000

安装使用及维护

1、 气动执行器可与阀门直接安装联接,也可通过支架与接头进行安装联接。联接紧固件不得松动。
2、 保证执行器输出轴与阀杆安装的同轴度,并转动灵活,无爬行现象。
3、 联接管道、接头、附件等应清洁干净。
4、 电磁阀排气口始终向下,当向下或水平时,应连接弯管,使排气口向下。
5、 调试前应确认空气管道通畅,气压、电压、信号等符合要求。
6、 压缩空气应经过过滤器、干燥、露点-15℃以下要除湿。
7、 调试时电磁阀应开到自动位置。
8、 气动操作时,应断开手动装置,手动操作时应断开气动装置。
9、 执行器上安装的各种附件,应分别参照使用说明书进行调试。
10、 正常工作情况下每月检查一次,每年检修一次。

订购注意事项:

AW气动执行器系列产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐AW气动执行器系列说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
