JMZ自吸酒泵、FMZ自吸化工泵

JMZ自吸酒泵、FMZ自吸化工泵,是按照用户新要求,采用新型机械密封组装,安全防爆,长年不漏。JMZ自吸酒泵适用输送(-35°C~+120°C)的各种酒精、饮料、乳品、药剂、汽油、溶剂油、糖浆等行业。FMZ自吸化工泵适合输送(-35°C~+120°C)的浓浆、酸、碱、盐等化工液体。本泵具有结构紧凑、操作简便、自吸性能好、体积小、重量轻、性能稳定,不用底阀,起动时不需引灌等特点,是国内的新一代产品,具有广阔的应用市场和发展前景。
此泵性能范围:
流量为3m3/h-200 m3/h;
扬程为15-60(m); 口径为25-200(mm)。

JMZ自吸酒泵、FMZ自吸化工泵
JMZ自吸酒泵、FMZ自吸化工泵

应用范围

环境温度≤45°C,介质温度≤60°C。
介质PH值铸铁泵为6~9,不锈钢泵为1~14。
通过颗粒最大直径为泵口径的60%,纤维长度为口径的5倍。
介质中杂质总重量不超过介质总重量的15%,介质比重不超过1240kg/m3

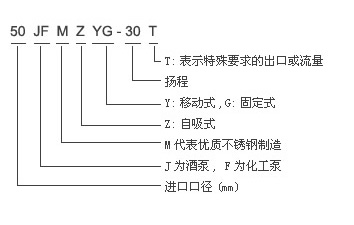

型号说明

该泵属自吸式离心泵,它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长具有较强的自吸能力等优点。管路中不需底阀,工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时,可兼作扫舱泵,扫舱效果良好。 该泵是选用优质材料精制而成,密封采用硬质合金机械密封,经久耐用,吐出管路不需要安装安全阀,吸入管路不需要安装底阀,因此简化了管路系统,又改善了劳动条件。

JMZ自吸酒泵、FMZ自吸化工泵 型号说明
JMZ自吸酒泵、FMZ自吸化工泵 型号说明

结构示意图

JMZ自吸酒泵、FMZ自吸化工泵 结构示意图
JMZ自吸酒泵、FMZ自吸化工泵 结构示意图

性能参数


名称
输送酒类、饮料、汽油、乳口的型号 主要性能参数 输送酸、碱、浓浆及高温液体的型号 配套功率(KW)
进口(mm) 出口(mm) 流量(m3/h 扬程(m) 吸程(m) 转速(r/min)
        自 吸 泵 25JMZ-22 25 25 3 22 5 2900 25FMZ-22 1.1
25JMZ-30 25 25 3 30 6 2900 25FMZ-30 1.5
40JMZ-22 40 25 6 22 5 2900 40FMZ-22 1.5
40JMZ-30 40 25 6 30 6 2900 40FMZ-30 2.2
40JMZ-40 40 25 6 40 6 2900 40FMZ-40 3
50JMZ-22 50 40 12 22 5 2900 50FMZ-22 2.2
50JMZ-30T 50 50 20 30 6 2900 50FMZ-30 4
50JMZ-40 50 40 12 40 6 2900 50FMZ-40 4
65JMZ-22 65 50 24 22 5 2900 65FMZ-22 4
65JMZ-30T 65 65 30 30 6 2900 65FMZ-30T 5.5
80JMZ-22 80 65 48 22 5 2900 80FMZ-22 5.5
80JMZ-30 80 65 48 30 6 2900 80FMZ-30 7.5
100JMZ-22 100 80 80 22 5 2900 100FMZ-22 11
100JMZ-30 100 80 100 30 5 2900 100FMZ-30 15
150JMZ-22 150 125 160 22 5 2900 150FMZ-22 15
150JMZ-30 150 125 160 30 5 2900 150FMZ-30 22
200JMZ-22 200 150 200 22 5 1450 200FMZ-22 18.5
  200JMZ-30 200 150 200 30 5 1450 25FMZ-30 30

订购注意事项:

JMZ自吸酒泵、FMZ自吸化工泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐JMZ自吸酒泵、FMZ自吸化工泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
