螺口式截止阀
螺口式截止阀

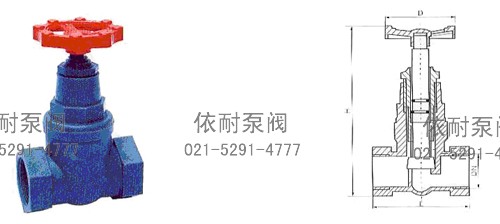

螺口式截止阀规格尺寸表
| 公称通径DN(mm) Nominal diameter |
外形尺寸（mm）Dimensions | 工作压力（Mpa）Working pressure | |||||
| L | H | D | RPP | PVDF | CPVC | UPVC | |
| 15(1/2”) | 80 | 135 | 50 | 0.6 | 0.8 | 0.8 | 0.6 |
| 20(3/4”) | 95 | 145 | 50 | 0.6 | 0.8 | 0.8 | 0.6 |
| 25(1”) | 110 | 175 | 75 | 0.6 | 0.8 | 0.8 | 0.6 |
| 32(11/4”) | 115 | 190 | 75 | 0.6 | 0.8 | 0.8 | 0.6 |
| 40(11/2”) | 125 | 200 | 75 | 0.6 | 0.8 | 0.8 | 0.6 |
| 50(2”) | 140 | 230 | 90 | 0.6 | 0.8 | 0.8 | 0.6 |
订购注意事项：
螺口式截止阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐螺口式截止阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
