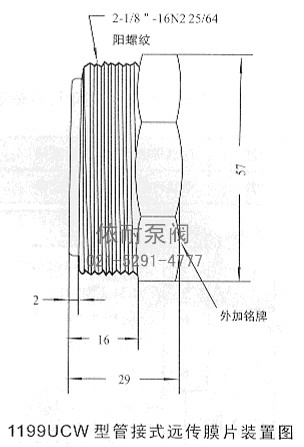

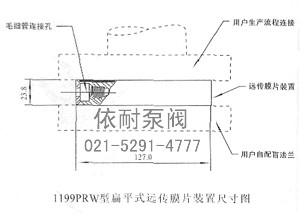

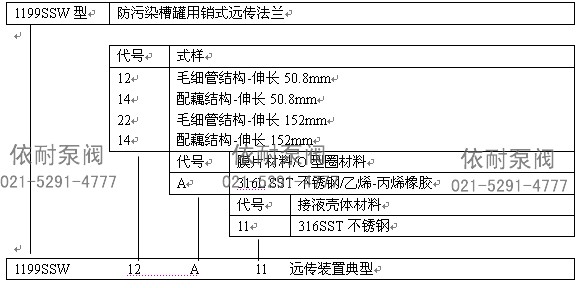

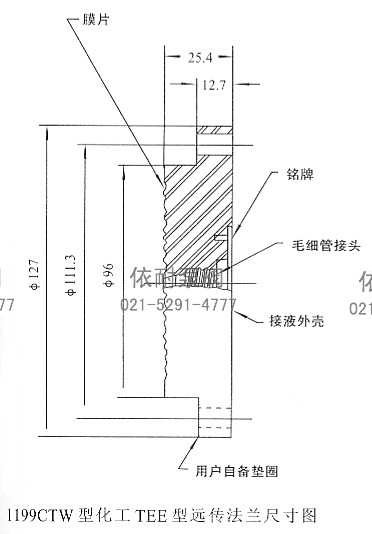

1199系列变送器

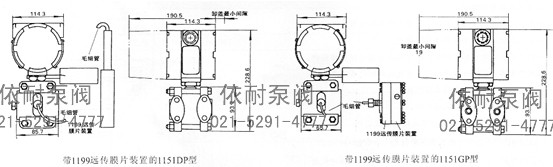

外形尺寸

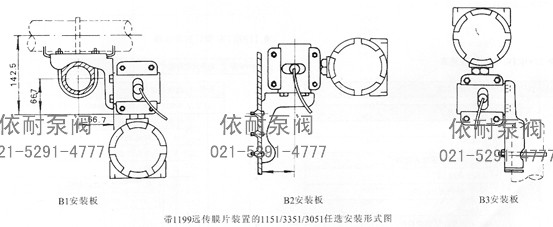

安装形式

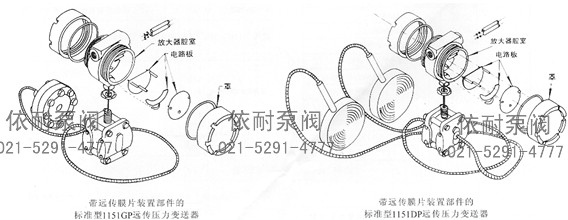

零件装配图

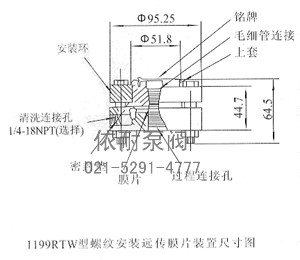

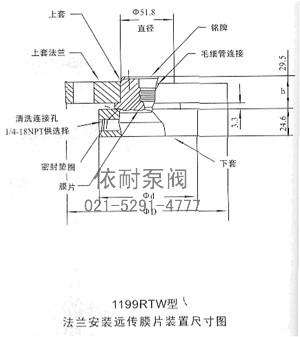

1199RTW型螺纹安装远传膜片装置尺寸图

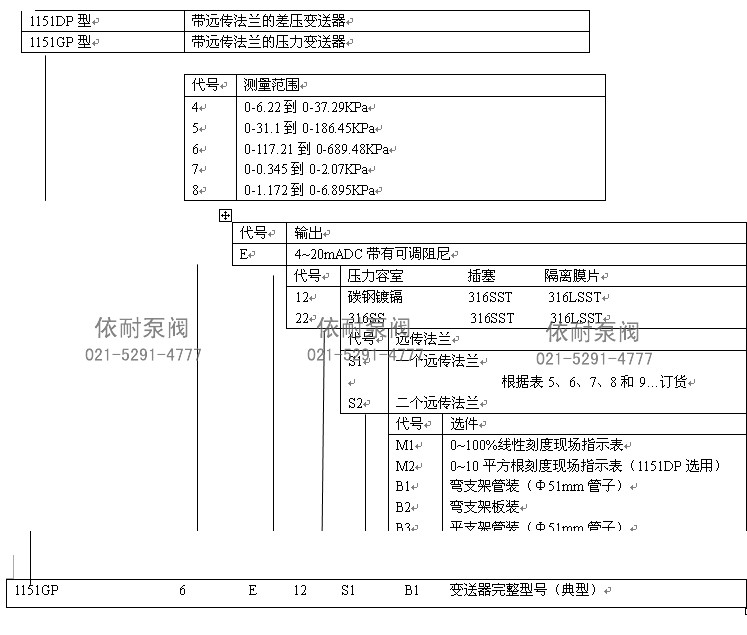

这种1151DP/GP远传压力变送器给用户提供了一种避免被测介质直接与变送器的隔离膜片接触的可靠的测量方法。它适用于下面几种情况：
被测介质对变送器接头和压力传感元件有腐蚀性作用时：
需要将高温被测介质与变送器隔离时；
被测介质中有固定悬浮物或高粘度易堵塞变送器的接头时；
被测介质因环境温度或流程温度变化出现固化或结晶时；
更换被测介质需要冲洗而不会交混时；
必须保持卫生条件（防污染）时。带1199远传膜片的1151DP/GP型远传压力变送器，仍具有1151DP/GP型压力差压变送器各种特点。各种1199型远传装置的类型，供用户选型，订货时查阅，此外，还应从表15中选择适合的变送器和从表10、11、12中选择所需的毛细管，填充液一起配合使用。

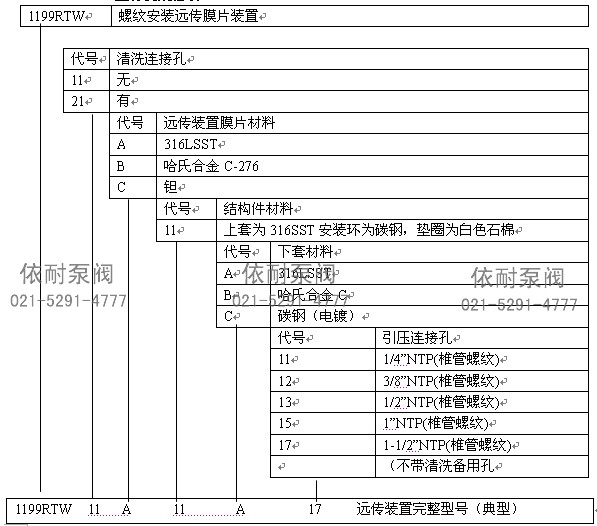

1199RTW型订货规格表

1199RTW型订货规格表

注：*—在38℃时最大工作压力为1.97MPa
**—在38℃时最大工作压力为5.1MPa
***—在38℃时最大工作压力为9.9MPa

管道名义尺寸	额定压力等级	D mm	h mm	d mm	螺栓孔
管道名义尺寸	额定压力等级	D mm	h mm	d mm	分布直据 mm	数量	孔径
1”	150	108(4)	14.3(9/16”)	Φ66.5	Φ79.4(31/8)	4	Φ15.7
1”	300 600	Φ124(4)	17.5(11/16”)	Φ66.5	Φ88.9	4	Φ19.1
11/2	150	Φ127	17.5(11/16”)	Φ78.7	Φ98.4	4	Φ15.7
11/2	300 600	Φ156(6)	20.6（13/16”） 22.2(7/8”)	Φ78.7	Φ114.3	4	Φ22.4
2”	150	Φ152	19.1(3/4”)	Φ95.25	Φ120.7	4	Φ19.1
2”	300 600	Φ156(6)	22.2(7/8”) 25.4(1”)	Φ95.25	Φ127	4	Φ19.1
3”	150	Φ190(7)	23.8(15/16”)	Φ127	Φ152.4	4	Φ19.1
3”	300 600	Φ210(8)	28.6(11/8”) 21.8(11/4”)	Φ127	Φ168.3	8	Φ22.4

注：150# （工作压力为1.97MPa）
300# （工作压力为1.97MPa）
600# （工作压力为1.97MPa）

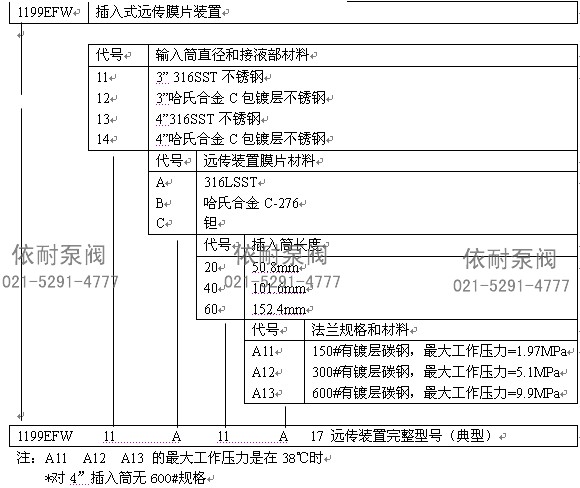

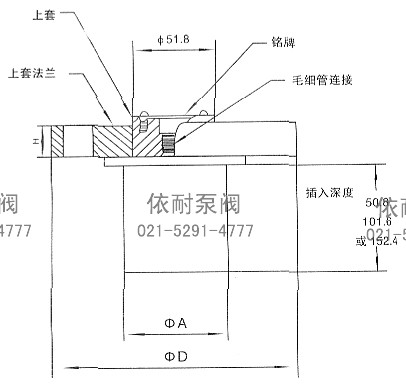

1199EFW型订货规格表

管道名义尺寸	额定工作压力	上套法兰的参数					插入筒直径 A(mm)
管道名义尺寸	额定工作压力	外径 D（mm）	厚度 H（mm）	螺孔直径 D（mm）	数量	螺孔分布直径（mm）	插入筒直径 A(mm)
76.2(3”)	150# 300# 600#	190(7 1/2”) 210(8 1/4”) 210(8 1/4”)	23.815/16”) 28.6(1 1/8”) 31.8(1 1/4”)	Φ19.1(0.75”) Φ22.4(0.88”) Φ22.4(0.88”)	4 8 8	Φ152.4(6”) Φ168.3(6 5/8”) Φ168.3(6 5/8”)	72.9
101.6(4”)	150# 300# 600#	228.6(9”) 254(10”) 273(10 3/4”)	23.8(15/16”) 31.8(1 1/4”) 38.1(1 1/2”)	Φ19.1(0.75”) Φ22.4(0.88”) 25.4(1.0”)	8 8 8	Φ190(7 1/2”) Φ200(7 7/8”) Φ215.9(8 1/2”)	96.0

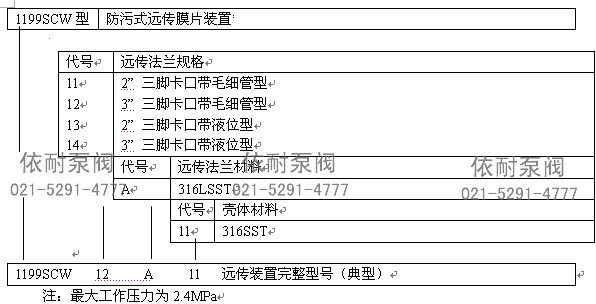

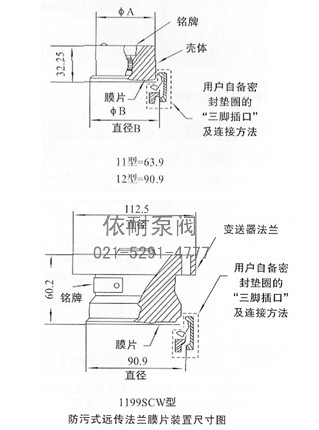

1199SCW型订货规格表

11型 12型

11型=A=Φ54.9 11型=2”名义值
12型=A=Φ81.8 12型=3”名义值

1199CAP型订货规格表

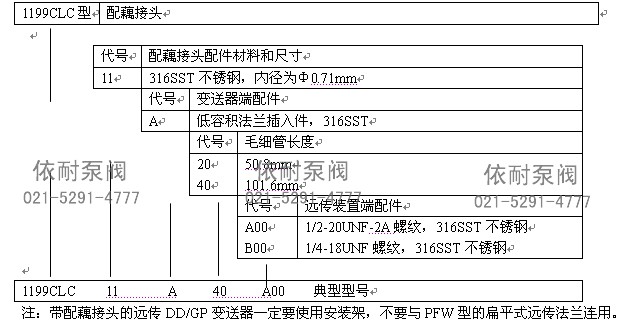

1199CLC型订货规格表

远传膜片装置中填充液订货规格表

代号	远传填充液+	比重	温度温度范围
DC200	DC200硅油	0.934	-40~149℃
DC704	DC704硅油	1.07	15~315℃
C51734-0001	惰性油	1.85	-45~177℃
SYL800	SYL800硅油	0.934	-45~205℃
SYLXLT	SYLXLT硅油	0.85	-73~135℃
