WB1/WB2型电动往复泵

WB1/WB2型电动往复泵(简称WB电动往复泵)过流部分分为两种材质,铸铁材质专用于抽吸清水或油类制品或其它无腐蚀性之液体,不锈钢材质,由1Cr18Ni9Ti钢制成。适用于抽送各种酸碱类液体,电动往复泵特别适用于槽车卸车之用,及其它需要自吸的场合。本往复泵最高输送介质温度150℃,如用户要求更高温度,请选WBR型电动高温往复泵。电动往复泵机座分为1#、2#、3#,减速箱采用皮带齿轮二级变速,润滑采用飞溅方式,结构紧凑、设计先进,不锈钢泵活塞环采用本单位特制的碗形聚四氟乙烯环、耐磨、耐腐、密封性好。电动往复泵高压型采用柱塞双阀结构,低压型采用活塞球阀结构,该设计动作灵敏、密闭可靠。根据不同流量和压力,配用不同电机,即可达到用户的使用要求。

WB电动往复泵
WB电动往复泵

wb1、wb2往复泵系列。主要用于远距离输送水,码头输送用品,泵输送原油、甲醇。油罐车、油 库装卸、热水回收及循环用于制药、酿造、化工、石油等行业的工艺流程中都可使用本系列。本系列最高输送介质温度为150℃。

主要特点

wb1、wb2系列电动往复泵的减速箱采用皮带齿轮二级变速,润滑采用飞溅方式,结构紧凑、设计先进,不锈钢泵 活塞环采用本公司特制的碗形聚四氟乙烯环,耐磨、耐腐、密封性好。WB电动往复泵高压型采用柱塞双阀结构,低压型 采用活塞球阀结构,该设计动灵敏、封闭可靠根据不同流量和压力,配用不同电机,可达到用户的使用要求。

结构简图

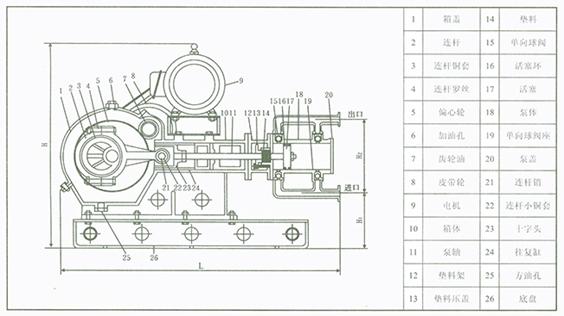

wb1-0.75/16 wb1-0.75/25 wb2-2/60结构,柱塞式、双阀座
wb1-0.75/16 wb1-0.75/25 wb2-2/60结构如上图,柱塞式、双阀座

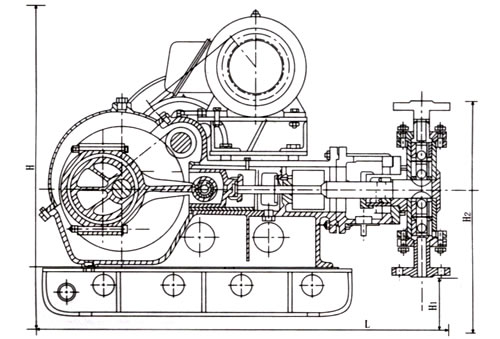

WB其它型号规格结构如上图,活塞式双作用单阀座
WB其它型号规格结构如上图,活塞式双作用单阀座

性能规格

WB1往复泵机座系列

型 号 流量 (m3/h) 压力 (kg/cm2) 活塞直径 (mm) 活塞行程 (mm) 电机功率 (r/kw) 往复次数 (z/min) 吸入口尺寸 (法兰) 排出口尺寸 (法兰) 重量 (kg)
WB1-0.75/16 0.75 16 36 100 1450/2.2 130 1″ 1″ 370
WB1-0.75/25 0.75 25 36 100 1450/3 130 1″ 1″ 370
WB1-0.75/40 0.75 40 36 100 1450/4 130 1″ 1″ 370
WB1-6/5 6 5 100 100 1450/4 65 11/2″ 11/2″ 370
WB1-6/10 6 10 100 100 1450/5.5 65 11/2″ 11/2″ 370
WB1-10/7 10 7 160 100 1450/7.5 45 21/2″ 21/2″ 400
WB1-13/3 13 3 160 100 1450/5.5 65 21/2″ 21/2″ 400
WB1-13/6 13 6 160 100 1450/7.5 65 21/2″ 21/2″ 420

WB2往复泵机座系列

型 号 流量 (m3/h) 压力 (kg/cm2) 活塞直径 (mm) 活塞行程 (mm) 电机功率 (r/kw) 往复次数 (z/min) 吸入口尺寸 (法兰) 排出口尺寸 (法兰) 重量 (kg)
WB2-1/120 1 120 36 120 1450/7.5 145 1″ 1″ 700
WB2-2/60 2 60 50 120 1450/7.5 145 1″ 1″ 720
WB2-10/15 10 15 160 120 1450/7.5 37 21/2″ 21/2″ 740
WB2-10/25 10 25 160 120 1450/18.5 37 21/2″ 21/2″ 760
WB2-20/5 20 5 160 120 1450/7.5 73 21/2″ 21/2″ 760
WB2-20/10 20 10 160 120 1450/11 73 21/2″ 21/2″ 760
WB2-30/3 30 3 210 120 1450/7.5 73 4″ 4″ 790
WB2-30/6 30 6 210 120 1450/11 73 4″ 4″ 790

电动往复泵底脚安装尺寸与外形尺寸

机座号 L1 L2 底脚孔 长(L) 宽(D) 高(H) H1 H2
WB1-0.75/16 360 590 4-ф20 965 650 810 120 475
WB1-0.75/25 360 590 4-ф20 965 650 810 120 475
WB1-0.75/40 360 590 4-ф20 965 650 810 120 475
WB1-10/7 360 400 6-ф20 965 650 810 120 475
WB1-13/3 360 400 6-ф20 965 650 810 120 475
WB1-13/6 360 400 6-ф20 965 650 810 120 475
WB1-6/5 360 400 6-ф20 965 650 810 120 475
WB1-6/10 360 400 6-ф20 965 650 810 120 475
WB2-10/15 420 400 6-ф22 1530 700 940 130 740
WB2-10/25 420 400 6-ф22 1530 700 940 130 740
WB2-20/5 420 400 6-ф22 1530 700 940 130 740
WB2-20/10 420 400 6-ф22 1530 700 940 130 740
WB2-1/120 420 400 6-ф22 1530 700 940 130 740
WB2-2/60 420 400 6-ф22 1530 700 940 130 740

订购注意事项:

WB1/WB2型电动往复泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐WB1/WB2型电动隔膜往复泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
