WBR型电动高温往复泵

WBR型电动高温往复泵(简称:WBR高温往复泵)是本单位专为炼油、造纸、油毡、石化等行业设计生产的一种新颖泵,该泵设计合理、结构紧凑、参照国外产品消化吸收。是一咱很有使用前途的输送设备,电动高温往复泵对于一些用户仍在使用的蒸汽往复泵,是一种节能,环保代替产品。高温往复泵适用于温度在150-400℃之间的热水、热油或其他物化性类似于油水的高温介质。

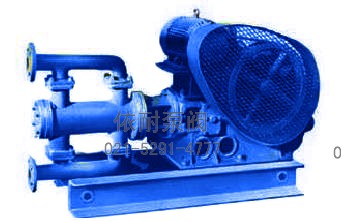

WBR型电动高温往复泵
WBR型电动高温往复泵

主要特点

机体部份由齿轮箱、电机、飞轮十字头等构成,齿轮箱采用飞溅方式润滑。泵体由铸钢组成双层夹套结构,夹套内可通蒸汽,以进行保温(如重油类),泵阀结构采用球阀方式,密封可靠、动作灵 敏。泵头和箱体之间有冷却套隔开,冷却套用自来水循环方式,可用效地阻止泵头热量向箱体部扩散。密封填料采用国内最先进的石墨纤维高温填料,其它零部件均采用耐热钢及时有效处理,保证了该泵的使用寿命。

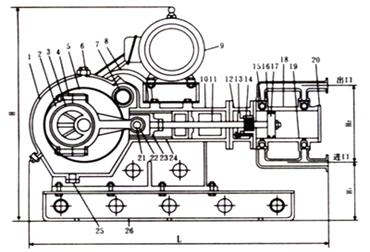

1 箱盖 14 垫料
2 连杆 15 单向球阀
3 连杆铜套 16 活塞环
4 连杆罗丝 17 活塞
5 偏心轮 18 泵体
6 加油孔 19 单向球阀座
7 齿轮油 20 泵盖
8 皮带轮 21 连杆销
9 电机 22 连杆小铜套
10 箱体 23 十字头
11 泵轴 24 往复缸
12 垫料架 25 方油孔
13 垫料压盖 26 底盘
WBR型电动高温往复泵 结构图
WBR型电动高温往复泵 结构图

其它型号规格结构如上图,活塞式双作用单阀座

性能参数

型号 流量 压力 活塞直径 活塞行程 往复次数 电机功率 泵口径(法兰)
吸口 出口
WBR-5/7 5 7 100 100 65 1450/3 1 1/2 1 1/2
WBR-3/10 3 10 100 100 42 1450/3 1 1/2 1 1/2
WBR-20/7 20 7 160 120 73 1450/7.5 2 1/2 2 1/2
WBR-15/15 15 15 160 120 50 1450/7.5 2 1/2 2 1/2
WBR-30/15 30 15 210 150 47 1450/18.5 4 4
WBR-25/30 25 30 210 150 40 1450/22 4 4
WBR-40/10 40 10 250 150 47 1450/18.5 4 4
WBR-40/20 40 20 250 150 47 1450/22 4 4

性能规格

型 号 流量 (m3/h) 压力 (kg/cm2) 活塞直径 (mm) 活塞行程 (mm) 电机功率 (r/kw) 往复次数 (z/min) 泵口径(法兰) 冷却套接口螺纹(丝扣) 保温套接口螺纹(丝扣) 重量 (kg)
吸口 出口
WBR-5/7 5 7 100 100 65 1450/4 11/2″ 11/2″ 11/2″ 11/2″ 370
WBR-3/10 3 10 100 100 42 1450/4 11/2″ 11/2″ 11/2″ 11/2″ 370
WBR-20/7 20 7 160 120 73 1450/7.5 11/2″ 11/2″ 11/2″ 11/2″ 730
WBR-15/12 15 12 160 120 50 1450/11 11/2″ 11/2″ 11/2″ 11/2″ 730
WBR-30/15 30 15 210 150 47 1450/30 4″ 4″ 1″ 1″ 900
WBR-25/20 25 20 210 150 40 1450/30 4″ 4″ 1″ 1″ 930
WBR-40/10 40 10 250 150 47 1450/30 4″ 4″ 1″ 1″ 960

底脚安装尺寸与外形尺寸

机座号 L1 L2 底脚孔 长(L) 宽(D) 高(H) H1 H2
WBR-5/7 360 400 6-ф22 980 650 810 120 650
WBR-3/10 360 400 6-ф22 980 650 810 120 650
WBR-20/7 420 400 6-ф22 1510 700 940 130 850
WBR-15/12 420 400 6-ф22 1510 700 940 130 850

订购注意事项:

WBR型电动高温往复泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐WBR型电动高温隔膜往复泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
